(75.200.01[02]) - DRUM, SMOOTH VIBRATORY (P.I.N. DDD001213 AND AFTER) (GROUP 2) (ND011858)

Запчасти Case SV216 (75.200.01[02]) - DRUM, SMOOTH VIBRATORY (P.I.N. DDD001213 AND AFTER) (GROUP 2) (ND011858) (75) - SOIL PREPARATION

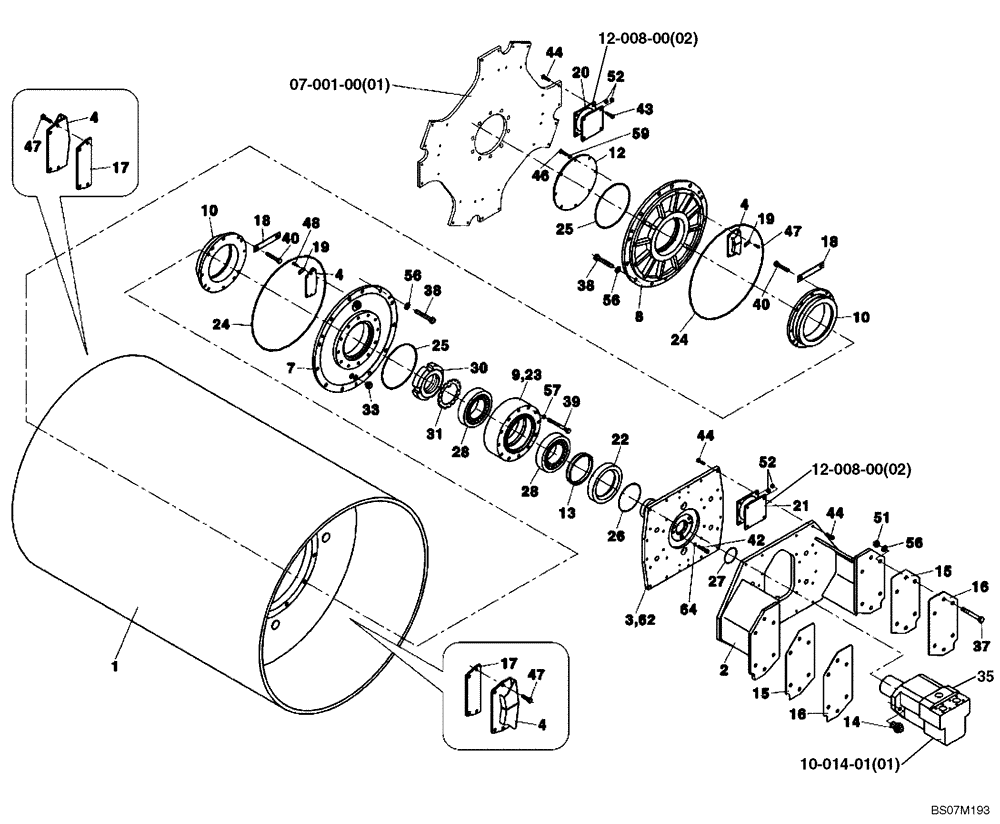

Схема запчастей Case SV216 - (75.200.01[02]) - DRUM, SMOOTH VIBRATORY (P.I.N. DDD001213 AND AFTER) (GROUP 2) (ND011858) (75) - SOIL PREPARATION
56
56
13
40
62
28
57
10
24
12-008-00(02)
8
16
38
56
9
19
38
16
4
4
47
33
28
31
7
17
25
10-014-01(01)
21
47
22
59
17
26
37
44
18
35
18
25
15
3
64
4
24
2
52
52
51
44
07-001-00(01)
12-008-00(02)
12
4
47
39
1
42
23
10
15
40
27
14
43
19
30
48
46
44
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DRUM, SMOOTH VIBRATORY (ND011858) (GROUP 2)

1шт.

1

ND011848

DRUM

1шт.

2

ND018616

SUPPORT

1шт.

3

ND119056

PLATE

1шт.

4

ND030914

OILER

4шт.

7

ND011710

COVER

1шт.

8

ND011785

COVER

1шт.

9

ND018184

HUB

1шт.

10

ND024347

FLANGE

2шт.

12

ND031193

COVER

1шт.

13

ND029017

RING

1шт.

14

ND118093

BOLT

2шт.

15

ND052831

SPACER

2шт.

16

ND052829

SPACER

2шт.

17

ND031828

PLATE

2шт.

18

ND042357

WASHER

8шт.

19

ND052827

WASHER

8шт.

20

ND090010

PAD

8шт.

21

ND106544

PAD

6шт.

22

ND079060

OIL SEAL

1шт.

23

ND068985

RING

1шт.

24

ND108238

O-RING

2шт.

25

ND108239

O-RING

2шт.

26

ND108235

O-RING

1шт.

27

ND108236

RING

1шт.

28

ND069049

BALL BEARING,130mm ID x 180mm OD x 32mm W

2шт.

30

ND069123

NUT

1шт.

31

ND069141

WASHER

1шт.

33

ND065651

PLUG

4шт.

35

NSS

NOT SOLD SEPARAT

MOTOR HYDRAULIC

1шт.

37

ND021249

BOLT

12шт.

38

ND021243

BOLT

24шт.

39

ND021236

BOLT

12шт.

40

ND021333

BOLT

16шт.

42

ND024285

BOLT

3шт.

43

ND021210

BOLT

32шт.

44

ND021312

BOLT

80шт.

46

ND021309

BOLT,M12 x 25

8шт.

47

ND021295

BOLT

8шт.

48

ND021293

BOLT

8шт.

51

ND021853

NUT

12шт.

52

ND034086

NUT

112шт.

56

ND035944

WASHER

36шт.

57

ND035943

WASHER

12шт.

59

ND035942

WASHER

8шт.

62

ND107208

BLEEDER

1шт.

64

ND073356

PACKING RING

3шт.
