(55.746.01[01]) - OPERATING ANGLE SENSING SYSTEM

Запчасти Case SV216 (55.746.01[01]) - OPERATING ANGLE SENSING SYSTEM (55) - ELECTRICAL SYSTEMS

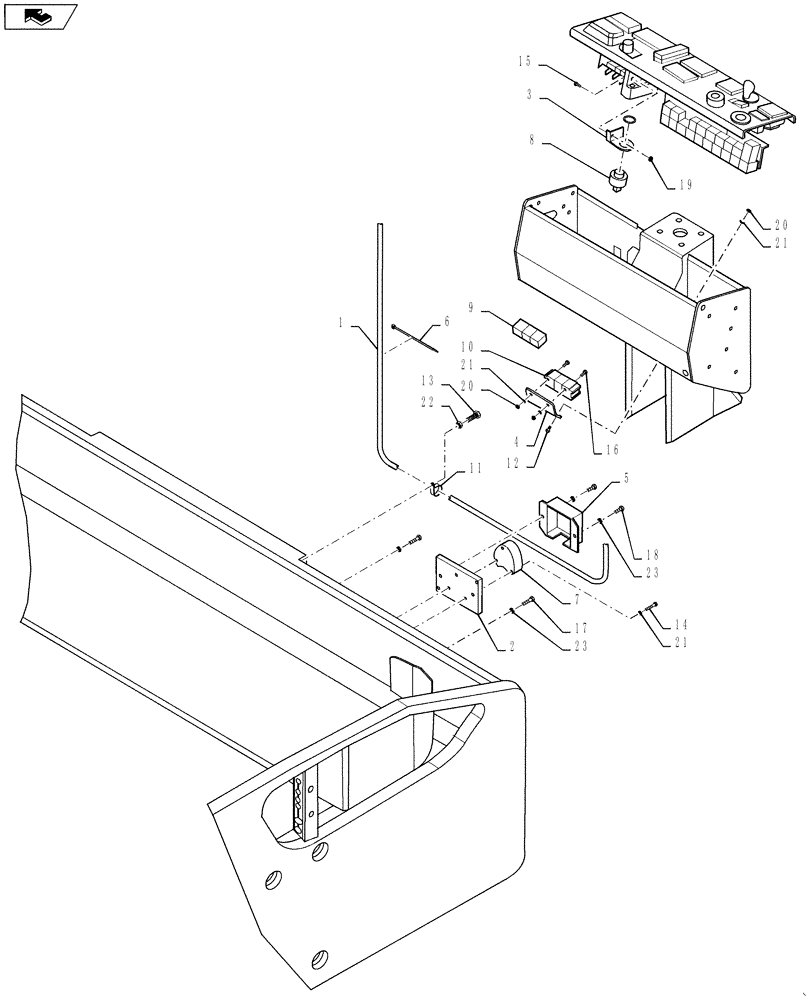

Схема запчастей Case SV216 - (55.746.01[01]) - OPERATING ANGLE SENSING SYSTEM (55) - ELECTRICAL SYSTEMS
23
20
16
12
21
6
4
21
home
17
5
20
1
23
14
13
2
19
15
18
9
7
3
22
10
8
21
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND146387

HARNESS

Angle Sensing, Serial Range: -DDD001226

1шт.

1

84372457

WIRE HARNESS

Angle Sensing, Serial Range: DDD001227-NGNTD3581

1шт.

1

48102718

Angle Sensing, Start Serial: NGNTD3582

WIRE HARNESS

1шт.

2

ND146395

MOUNTING PLATE

1шт.

3

ND146392

HOLDER

1шт.

4

ND146393

HOLDER

1шт.

5

ND146394

SHIELD

1шт.

6

ND078445

SECURING STRAP

5шт.

7

ND146004

SENDER UNIT

Angle Sensing, Serial Range: -NGNTD3581

1шт.

7

48102719

Angle Sensing, Start Serial: NGNTD3582

SENSOR

1шт.

8

ND093278

BUZZER

Level Signal

1шт.

9

ND065142

RELAY

3шт.

10

ND065143

HOLDER

Relay

3шт.

11

ND063144

CLAMP

2шт.

12

ND093424

BOLT

2шт.

13

ND021286

BOLT

2шт.

14

ND092866

BOLT

3шт.

15

ND021473

BOLT

M4x12

1шт.

16

ND024121

BOLT

2шт.

17

ND021295

BOLT

2шт.

18

ND092867

BOLT,Hex, M8 x 14mm

2шт.

19

ND107947

NUT

1шт.

20

ND021846

NUT

4шт.

21

ND124398

LOCK WASHER

7шт.

22

ND118926

WASHER

2шт.

23

ND035940

SPRING WASHER

4шт.
