Запчасти Case SV216 (55.418.01[02]) - DASHBOARD (P.I.N. DDD001215 UNTIL DDD001226) (GROUP 408-1) (ND139561) (55) - ELECTRICAL SYSTEMS

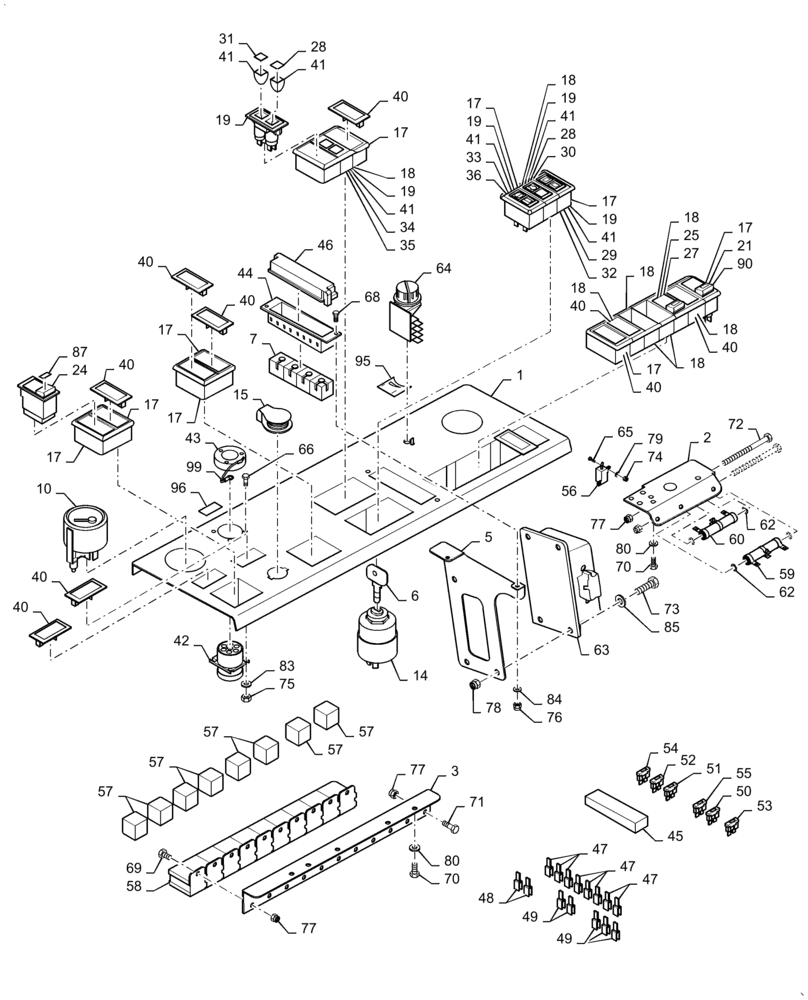

Схема запчастей Case SV216 - (55.418.01[02]) - DASHBOARD (P.I.N. DDD001215 UNTIL DDD001226) (GROUP 408-1) (ND139561) (55) - ELECTRICAL SYSTEMS
36
41
42
44
72
14
57
79
43
19
2
59
19
63
83
40
40
77
17
47
53
48
29
18
18
7
99
10
95
24
73
80
40
15
57
49
77
17
65
19
18
49
33
34
57
70
6
55
40
50
40
32
45
17
64
28
66
17
96
18
41
76
40
40
54
57
17
47
17
18
62
18
5
3
47
52
62
19
40
27
90
78
41
31
70
17
41
85
75
35
28
51
40
17
41
21
25
87
30
17
19
77
18
1
56
68
69
58
74
71
46
60
84
57
80
41

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DASHBOARD (ND139561) (GROUP 408-1)

1шт.

1

ND139562

PLATE

1шт.

2

ND139563

BRACKET

1шт.

3

ND139564

BRACKET

1шт.

5

ND139565

STEEL PLATE

1шт.

6

ND101395

KEY

1шт.

7

47838473

ELEC CONNECTOR

1шт.

10

ND104425

GAUGE

Hydraulic Fluid Temperature

1шт.

14

ND064513

IGNITION SWITCH

1шт.

15

ND064514

COVER

1шт.

17

ND065309

BEZEL

10шт.

16

73171248

WRENCH

KEY, LOCK Ignition, (Not Shown)

1шт.

18

ND065310

TERMINAL

7шт.

19

ND065398

INDICATOR LIGHT

5шт.

21

ND065382

SWITCH

Travel Speed

1шт.

23

ND065432

SWITCH

1шт.

24

ND065396

SWITCH

Emergency Brake

1шт.

25

ND065315

SWITCH

Horn Control

1шт.

27

ND065353

LENS

Horn

1шт.

28

ND065354

LENS

4шт.

29

ND065346

LENS

1шт.

30

ND137970

LENS

1шт.

31

ND065349

LENS

1шт.

32

ND065423

DECAL

Symbol

1шт.

33

ND065390

LENS

1шт.

34

ND065359

LENS

1шт.

35

ND065403

LENS

1шт.

36

ND065413

LENS

1шт.

38

ND117687

TYPE PLATE

1шт.

40

ND065391

COVER

7шт.

41

ND065422

SWITCH

9шт.

42

ND131473

SOCKET

1шт.

43

ND131470

COVER

1шт.

44

ND090099

FUSE BOX

Includes 46

1шт.

45

ND090098

ELEC CONNECTOR

5шт.

46

ND130664

COVER

1шт.

47

ND090096

BASE

1шт.

48

ND090095

BASE

1шт.

49

ND090094

BASE

1шт.

50

ND065920

FUSE,5A

5A

1шт.

51

ND065918

FUSE,7.5A

7,5A

1шт.

52

ND065922

FUSE,10A

10A

1шт.

53

ND065919

FUSE,15A

15A

1шт.

54

ND065923

FUSE,20A

20A

2шт.

55

ND127722

FUSE,1A

1A

2шт.

56

ND066649

RESISTOR

1шт.

57

ND065142

RELAY

8шт.

58

ND065143

HOLDER

Base Relay

10шт.

59

ND066654

RESISTOR

1шт.

60

ND066655

RESISTOR

1шт.

62

ND079697

RING

4шт.

63

ND122019

MODULE

1шт.

64

ND110561

POTENTIOMETER

1шт.

65

ND024097

BOLT

2шт.

66

ND024102

BOLT

4шт.

67

ND024109

BOLT

2шт.

68

ND024110

BOLT

2шт.

69

ND093424

BOLT

10шт.

70

ND021285

BOLT

4шт.

71

ND110230

BOLT

1шт.

72

ND021172

BOLT

2шт.

74

ND026411

NUT

2шт.

75

ND107946

NUT

4шт.

76

ND107947

NUT

4шт.

77

ND107948

LOCK NUT

13шт.

79

ND029324

WASHER

2шт.

80

ND029308

WASHER

4шт.

83

ND029245

WASHER

4шт.

84

ND029246

WASHER

4шт.

87

ND081546

TAG

1шт.

88

ND081796

DECAL

Symbol

1шт.

89

ND081821

DECAL

Symbol

1шт.

90

ND114989

SYMBOLS

SYMBOL Decal

1шт.

95

ND114987

SYMBOLS

SYMBOL Decal

1шт.

96

ND114986

SYMBOLS

SYMBOL Decal

1шт.

97

ND138527

DECAL

1шт.

99

ND065980

WIRE CONNECTOR

Cable

1шт.

Выбрано товаров: 77
