(55.404.03[01]) - WORK LAMPS, CANOPY (UNTIL P.I.N. DDD001214) (GROUP 411) (ND106525)

Запчасти Case SV216 (55.404.03[01]) - WORK LAMPS, CANOPY (UNTIL P.I.N. DDD001214) (GROUP 411) (ND106525) (55) - ELECTRICAL SYSTEMS

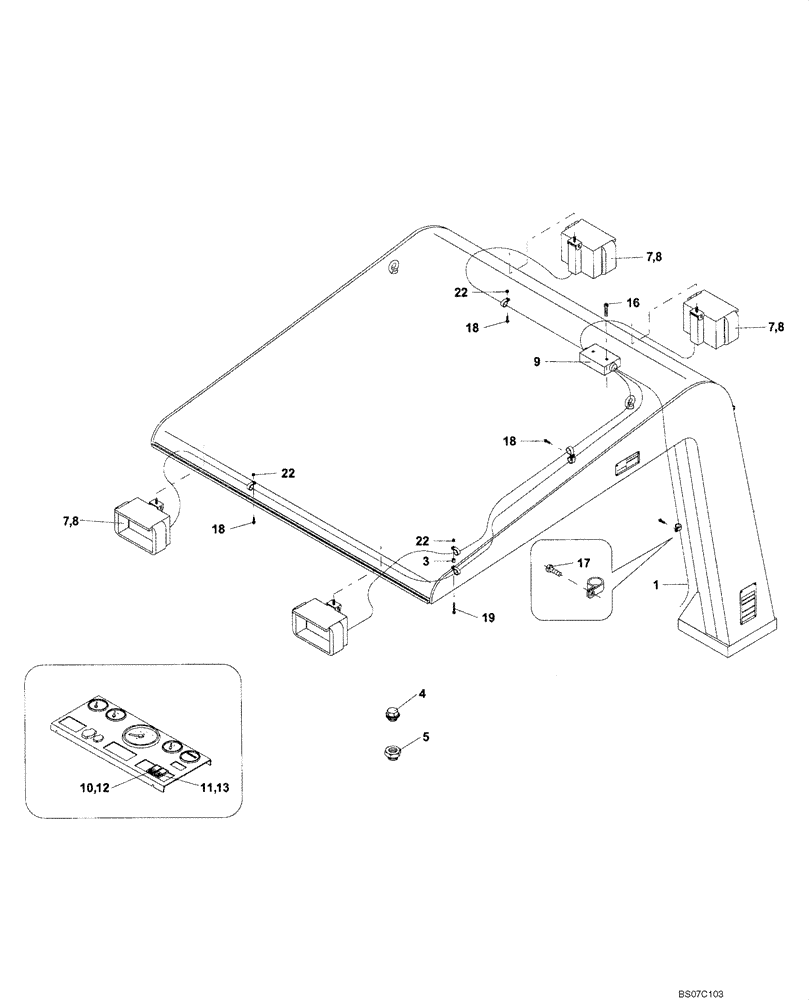

Схема запчастей Case SV216 - (55.404.03[01]) - WORK LAMPS, CANOPY (UNTIL P.I.N. DDD001214) (GROUP 411) (ND106525) (55) - ELECTRICAL SYSTEMS
12
8
17
5
1
22
18
10
7
18
7
16
13
4
22
22
19
3
7
18
9
11
8
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HEADLAMPS, CANOPY (ND106525) (GROUP 411)

1шт.

1

ND106524

HARNESS

1шт.

4

ND118077

PLUG

1шт.

5

ND066140

NUT

1шт.

7

ND065087

HEADLAMP

4шт.

8

ND066894

BULB,24V, 70W

24V 70W H3

4шт.

9

ND064522

BOX

1шт.

10

ND065400

SWITCH

1шт.

11

ND065399

SWITCH

24V

1шт.

12

ND065394

LENS

1шт.

13

ND065395

LENS

1шт.

16

ND024122

BOLT

M5 x 16

2шт.

17

ND021287

BOLT,M8 x 16

M6 x 12

6шт.

18

ND021289

BOLT

M6 x 20

8шт.

22

ND021847

NUT

M6

7шт.
