(50.100.02) - HEATER CONNECTION, ENGINE (GROUP 606) (ND133171)

Запчасти Case SV216 (50.100.02) - HEATER CONNECTION, ENGINE (GROUP 606) (ND133171) (50) - CAB CLIMATE CONTROL

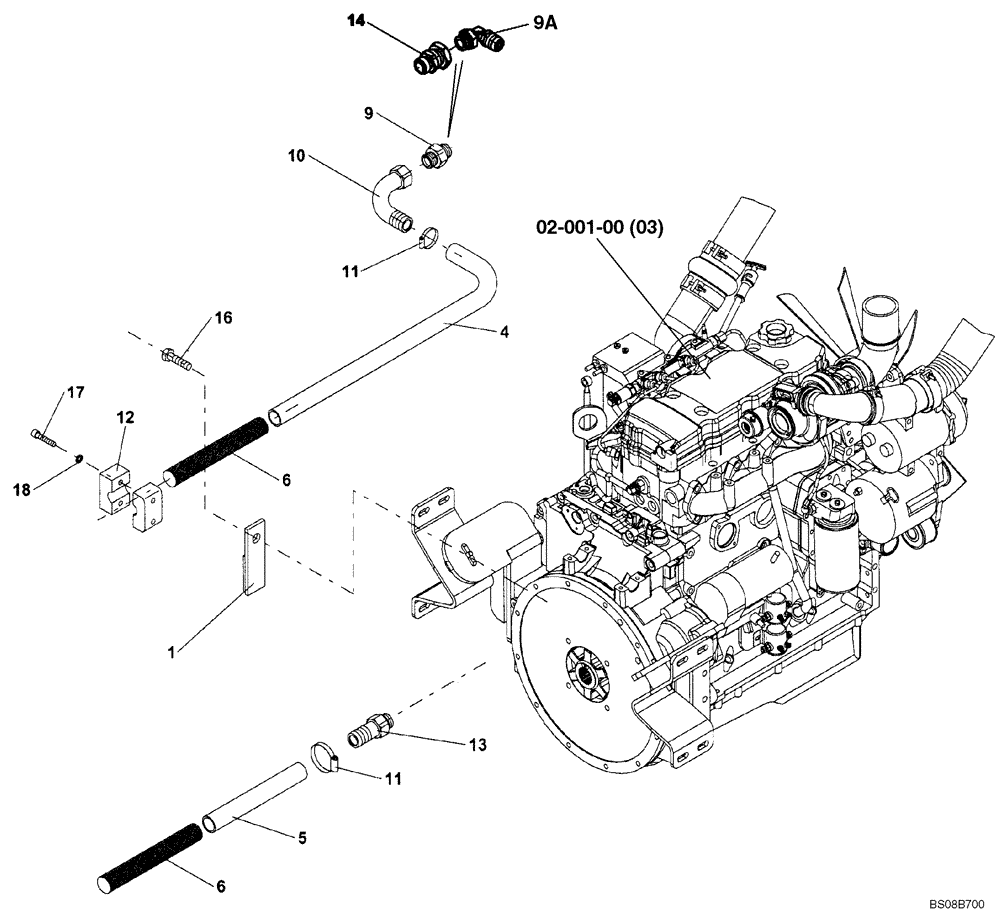

Схема запчастей Case SV216 - (50.100.02) - HEATER CONNECTION, ENGINE (GROUP 606) (ND133171) (50) - CAB CLIMATE CONTROL
18
14
6
5
9
11
9a
12
1
17
4
16
13
02-001-00 (03)
6
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HEATER CONNECTION, ENGINE (ND133171) (GROUP 606)

1шт.

1

ND053485

SUPPORT

1шт.

4

84411448

HEATER HOSE

1шт.

5

84411449

HEATER HOSE

1шт.

6

ND062022

PROTECTING COVER

2шт.

9

ND062194

HYD CONNECTOR

If Used

2шт.

9a

ND112442

ELBOW

If Used

1шт.

10

ND062195

TUBE

Qty Was 2

1-2шт.

11

ND069479

CLAMP

2шт.

12

ND064809

CLAMP

1шт.

13

ND115443

END FITTING

Terminal

1шт.

14

ND062433

RESTRICTOR

If Used

1шт.

16

ND021312

BOLT

1шт.

17

ND024234

BOLT

2шт.

18

ND029309

SPRING WASHER

2шт.
