(50.100.01[02]) - HEATER INSTALLATION (GROUP 600) (ND012032) - BEFORE DDD001226

Запчасти Case SV216 (50.100.01[02]) - HEATER INSTALLATION (GROUP 600) (ND012032) - BEFORE DDD001226 (50) - CAB CLIMATE CONTROL

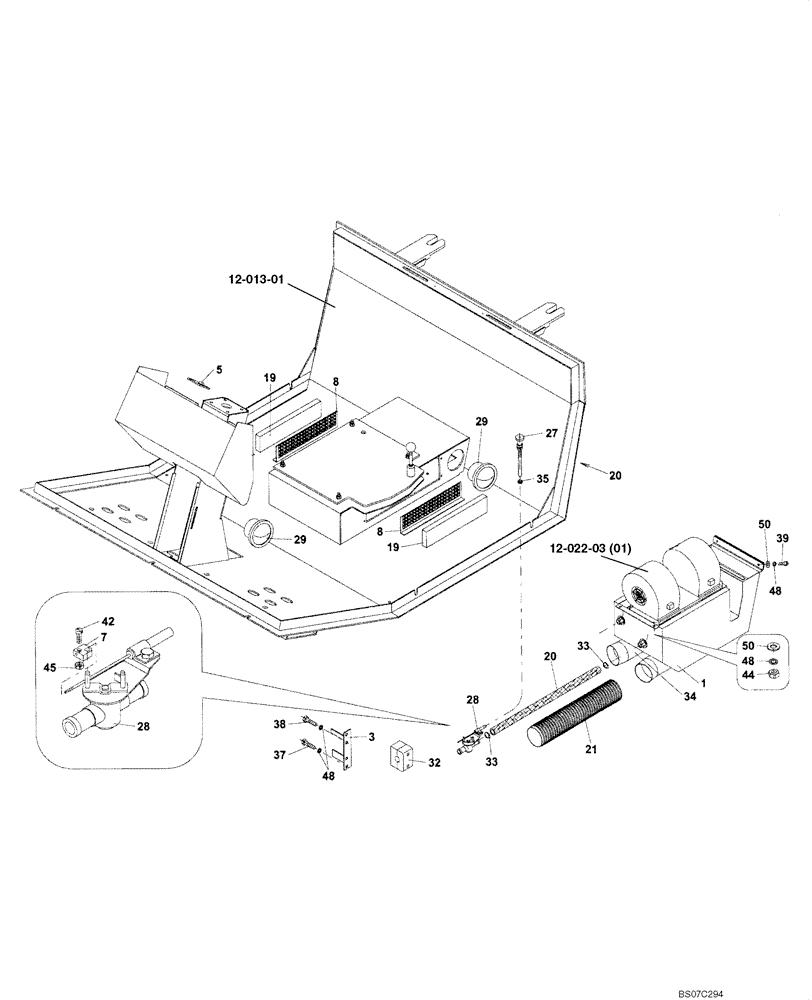

Схема запчастей Case SV216 - (50.100.01[02]) - HEATER INSTALLATION (GROUP 600) (ND012032) - BEFORE DDD001226 (50) - CAB CLIMATE CONTROL
48
1
42
50
29
5
44
19
32
29
28
19
50
39
20
38
48
3
34
7
28
37
21
8
35
48
45
20
8
33
33
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HEATER INSTALLATION (ND012032) (GROUP 600)

1шт.

1

ND126713

UNIT HEATER

1шт.

3

ND054228

SUPPORT

1шт.

5

ND053444

SWITCH

1шт.

7

ND053448

CLAMP

1шт.

8

ND031723

GRILLE

2шт.

19

ND076166

AIR FILTER

2шт.

20

ND076168

HOSE

1шт.

21

ND075848

HOSE

2шт.

26

ND081822

DECAL

1шт.

27

ND090785

FLEXIBLE CONTROL

1шт.

28

ND090033

DRAINCOCK/TAP SUPPLY

1шт.

29

ND089999

RING

4шт.

32

ND064809

CLAMP

1шт.

33

ND069479

CLAMP

4шт.

34

ND078445

SECURING STRAP

1шт.

35

ND079515

GROMMET

1шт.

37

ND024234

BOLT

2шт.

38

ND021287

BOLT,M8 x 16

2шт.

39

ND021289

BOLT

2шт.

42

ND024109

BOLT

1шт.

44

ND021847

NUT

2шт.

45

ND026413

NUT

1шт.

48

ND029309

SPRING WASHER

8шт.

50

ND029290

WASHER

4шт.
