(39.100.18) - NOISE REDUCTION (GROUP 206) (ND108200)

Запчасти Case SV216 (39.100.18) - NOISE REDUCTION (GROUP 206) (ND108200) (39) - FRAMES AND BALLASTING

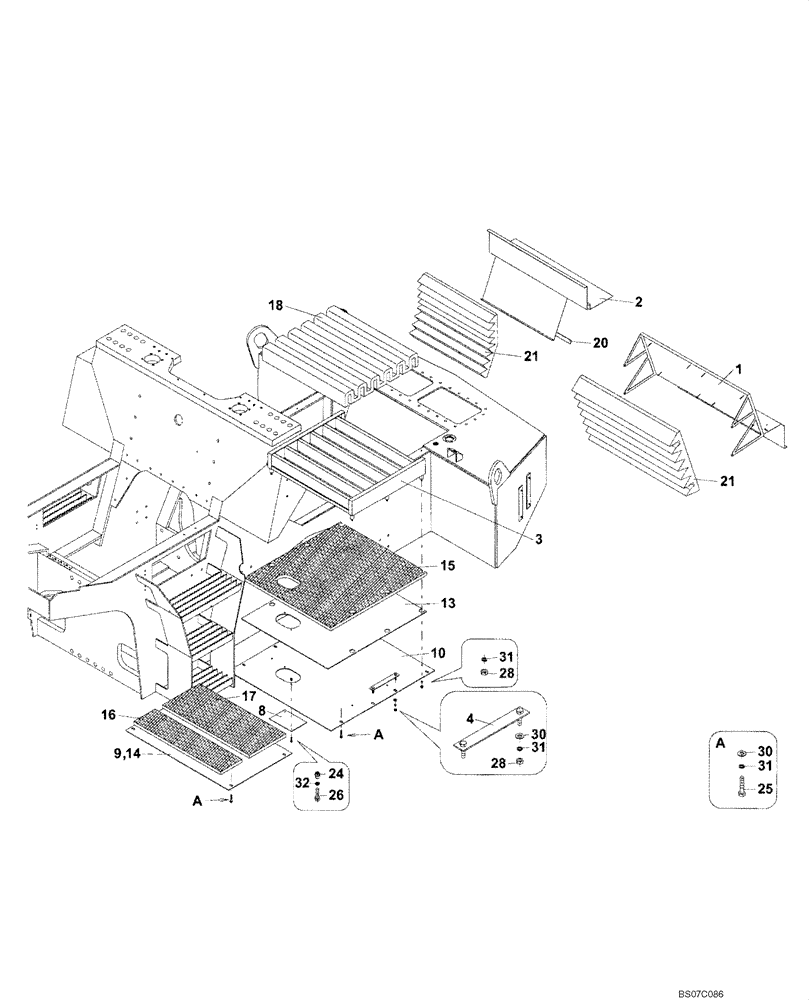

Схема запчастей Case SV216 - (39.100.18) - NOISE REDUCTION (GROUP 206) (ND108200) (39) - FRAMES AND BALLASTING
31
9
25
13
2
16
32
24
26
31
28
14
31
17
4
30
15
21
28
20
21
10
30
18
8
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

NOISE REDUCTION (ND108200) (GROUP 206)

1шт.

1

ND108207

PANEL SUPPORT

1шт.

2

ND108208

COVER ASSY

1шт.

3

ND103330

BLOCK

1шт.

4

ND103341

CLAMP

2шт.

8

ND103342

COVER

1шт.

9

ND103335

PANEL

1шт.

10

ND103336

PANEL

1шт.

13

ND103343

INSULATOR

2шт.

14

ND103350

INSULATOR

2шт.

15

ND103344

INSULATOR

1шт.

16

ND103349

INSULATOR

1шт.

17

ND103351

INSULATOR

1шт.

18

ND103348

INSULATOR

1шт.

20

ND103352

BAND

1шт.

21

ND079141

INSULATOR

3шт.

24

ND069950

RIVET

2шт.

25

ND021295

BOLT

8шт.

26

ND021289

BOLT

2шт.

28

ND034087

NUT

10шт.

30

ND029285

WASHER

12шт.

31

ND035940

SPRING WASHER

18шт.

32

ND029309

SPRING WASHER

2шт.
