(39.100.09) - DOOR, ACCESS RH (GROUP 484) (ND126791)

Запчасти Case SV216 (39.100.09) - DOOR, ACCESS RH (GROUP 484) (ND126791) (39) - FRAMES AND BALLASTING

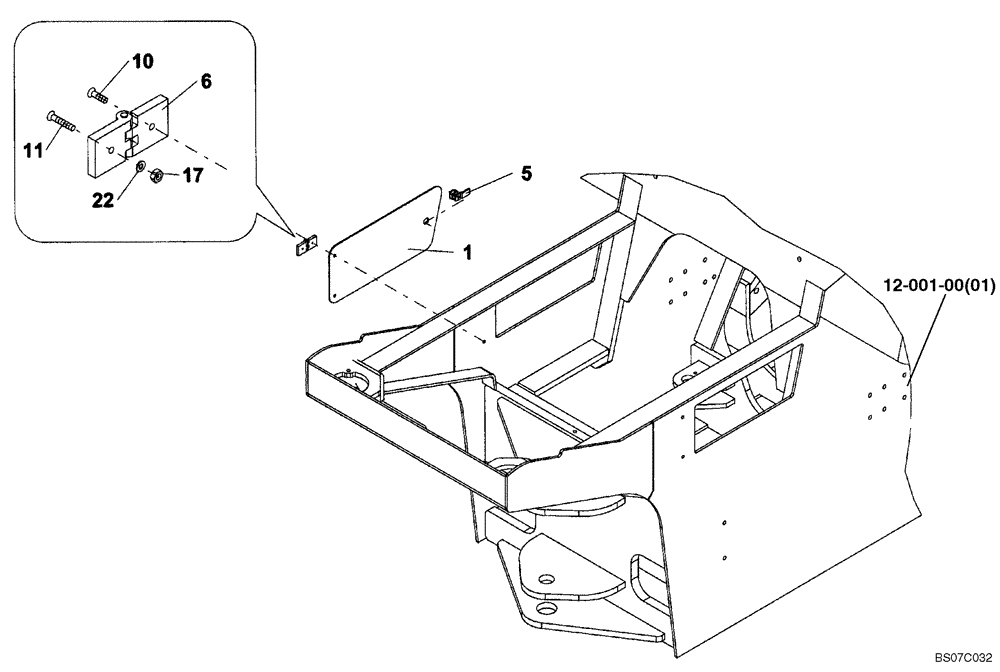

Схема запчастей Case SV216 - (39.100.09) - DOOR, ACCESS RH (GROUP 484) (ND126791) (39) - FRAMES AND BALLASTING
12-001-00(01)
17
10
6
5
1
22
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DOOR, ACCESS RH (ND126791) (GROUP 484)

1шт.

1

ND128418

ACCESS COVER

RH

1шт.

5

ND101396

LOCK

Key Part #ND101395

1шт.

6

ND124581

HINGE

2шт.

10

ND124565

BOLT

2шт.

11

ND124604

BOLT

2шт.

17

ND021847

NUT

2шт.

22

ND124703

WASHER

4шт.
