Запчасти Case SV216 (10-012-00[01]) - HYDRAULICS - PUMP -TRAVEL (ND090928) (08) - HYDRAULICS

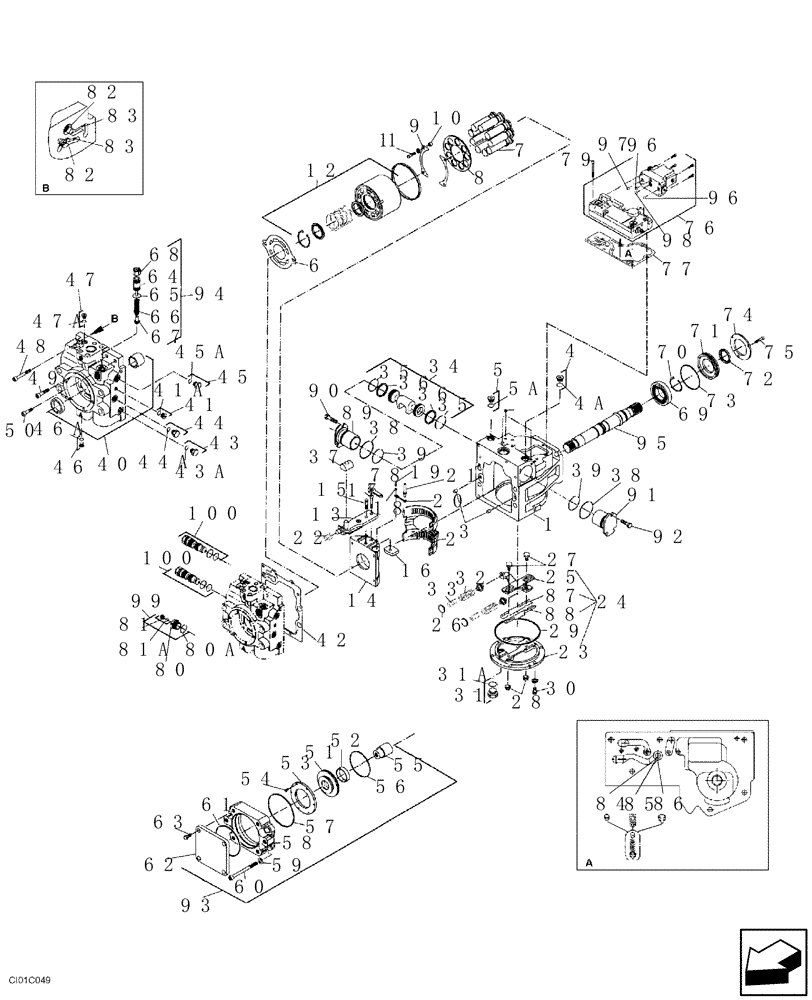

Схема запчастей Case SV216 - (10-012-00[01]) - HYDRAULICS - PUMP -TRAVEL (ND090928) (08) - HYDRAULICS
89
61
6
9
97
28
7
74
10
80a
78
100
70
32
4
88
65
94
3
2
8
69
63
66
49
64
43a
38
79
31a
57
5
14
35
55
31
83
41
36
38
19
12
24
39
68
42
85
1
60
34
87
82
83
5a
81
45
98
22
81a
4a
92
53
46a
21
47
54
90
76
96
26
95
43
1
23
29
86
71
77
50
27
48
36
46
35
20
67
99
18
59
44
37
58
39
30
52
84
45a
1
62
25
100
96
75
91
56
17
72
80
40
82
16
93
47a
51
15
73
44a
41a
13
33

Артикул

Название

Примечание

Количество

ND090928

HYDRAULIC PUMP

1шт.

Consists of 1 - 101

1шт.

1

ND102368

BOX

1шт.

2

ND102503

BEARING

1шт.

3

ND102301

PIN

2шт.

4

ND102474

PLUG

1шт.

Consists of 4A

1шт.

4a

ND102311

O-RING

1шт.

5

ND102474

PLUG

1шт.

Consists of 5A

1шт.

5a

ND102311

O-RING

1шт.

6

ND102516

BLOCK

1шт.

7

ND102526

PISTON

9шт.

8

ND102547

PLATE

1шт.

9

ND102325

GUIDE

2шт.

10

ND102324

SPACER

4шт.

11

ND102315

SCREW

4шт.

12

ND102616

SERVICE KIT

1шт.

13

ND102612

LEVER

1шт.

14

ND102475

THRUST PLATE

1шт.

15

ND102497

SCREW

1шт.

16

ND102553

GUIDE

1шт.

17

ND102571

SCREW

1шт.

18

ND102521

SPACER

1шт.

19

ND102494

PIN

1шт.

20

ND102517

CONNECTING LINK

1шт.

21

ND102642

PIN

1шт.

22

ND102490

SPRING

1шт.

23

ND102380

COVER

1шт.

24

ND102395

COVER

1шт.

Consists of 23, 25, 27, 87, 88

1шт.

25

ND102617

LINK

1шт.

26

ND102350

WASHER

2шт.

27

ND102601

GUIDE

2шт.

28

ND102398

O-RING

2шт.

29

ND102507

O-RING

1шт.

30

ND102366

SCREW

6шт.

31

ND102493

PLUG

1шт.

Consists of 31A

1шт.

31a

ND102299

O-RING

1шт.

32

ND102326

SPRING

2шт.

33

ND102352

SPRING

2шт.

34

ND102477

PISTON

1шт.

Consists of 35, 36

1шт.

35

ND102502

O-RING

2шт.

36

ND102411

SEAL

2шт.

37

ND102369

BLOCK

1шт.

38

ND102353

O-RING

2шт.

39

ND102505

O-RING

2шт.

40

ND102385

COVER

1шт.

41

ND102474

PLUG

1шт.

Consists of 41A

1шт.

41a

ND102311

O-RING

1шт.

42

ND102615

GASKET

1шт.

43

ND102307

PLUG

1шт.

Consists of 43A

1шт.

43a

ND102311

O-RING

1шт.

44

ND102307

PLUG

1шт.

Consists of 44A

1шт.

44a

ND102311

O-RING

1шт.

45

ND102307

PLUG

1шт.

Consists of 45A

1шт.

45a

ND102311

O-RING

1шт.

46

ND102474

PLUG

1шт.

Consists of 46A

1шт.

46a

ND102311

O-RING

1шт.

47

ND102474

PLUG

1шт.

Consists of 47A

1шт.

47a

ND102311

O-RING

1шт.

48

ND102550

SCREW

1шт.

49

ND102363

SCREW

1шт.

50

ND102549

SCREW

1шт.

51

ND102426

SPACER

1шт.

52

ND102427

SPACER

1шт.

53

ND102321

PLATE

1шт.

54

ND102487

SCREW

6шт.

55

ND102640

HYD CONNECTOR

1шт.

56

ND102506

O-RING

1шт.

57

ND102309

O-RING

1шт.

58

ND102534

ADAPTER

1шт.

59

ND102496

WASHER

4шт.

60

ND102333

SCREW

4шт.

61

ND102539

O-RING

1шт.

62

ND102314

COVER

1шт.

63

ND102482

SCREW

2шт.

64

ND102386

SCREW

1шт.

65

ND102298

O-RING

1шт.

66

ND102501

SPRING

1шт.

67

ND102334

CONE

1шт.

68

ND102337

NUT

1шт.

69

ND102509

BALL BEARING

1шт.

70

ND102491

SNAP RING

1шт.

71

ND102567

RING

1шт.

72

ND102492

SEAL

1шт.

73

ND102510

O-RING

1шт.

74

ND102566

PLATE

1шт.

75

ND102305

SCREW

3шт.

76

ND102466

CONTROL

1шт.

77

ND102572

GASKET

1шт.

78

ND102603

CONNECTING LINK

1шт.

79

ND102513

SCREW

6шт.

80

ND102525

REDUCER

1шт.

Consists of 80A

1шт.

80a

ND102300

O-RING

1шт.

81

ND102474

PLUG

1шт.

Consists of 81A

1шт.

81a

ND102311

O-RING

1шт.

82

ND102508

HYDRAULIC VALVE

2шт.

83

ND102425

PLUG

2шт.

84

ND102637

PLUG

1шт.

85

ND102504

SPRING

1шт.

86

ND102520

SPRING CUP

1шт.

87

ND102454

GUIDE

1шт.

88

ND102453

GUIDE

1шт.

89

ND102381

SLEEVE

1шт.

90

ND102360

SCREW

3шт.

91

ND102381

SLEEVE

1шт.

92

ND102360

SCREW

3шт.

93

ND102470

REPAIR KIT

1шт.

Consists of 51 - 63

1шт.

94

ND102530

VALVE PRESSURE RELIE

1шт.

Consists of 64 - 68

1шт.

95

ND102515

SHAFT

1шт.

96

ND102318

O-RING

2шт.

97

ND102304

O-RING

1шт.

98

ND102570

O-RING

1шт.

99

ND102518

HYD CONNECTOR

1шт.

Consists of 80, 81

1шт.

100

ND102528

VALVE PRESSURE RELIE

2шт.

101

ND102322

FILTER

3шт.

ND102614

CONTROL

1шт.

Consists of 76, 77, 79, 96, 97, 98

1шт.

ND102328

SEAL KIT

1шт.

Consists of 4A, 5A, 31A, 41A, 43A, 44A, 45A, 46A, 47A, 80A, 81A

1шт.

ND102519

KIT

1шт.

Consists of 84, 85, 86

1шт.

Выбрано товаров: 136
