(10-003-00[01]) - HYDRAULICS - TRAVEL - DRUM (GROUP 305 B) (ND127513)

Запчасти Case SV216 (10-003-00[01]) - HYDRAULICS - TRAVEL - DRUM (GROUP 305 B) (ND127513) (08) - HYDRAULICS

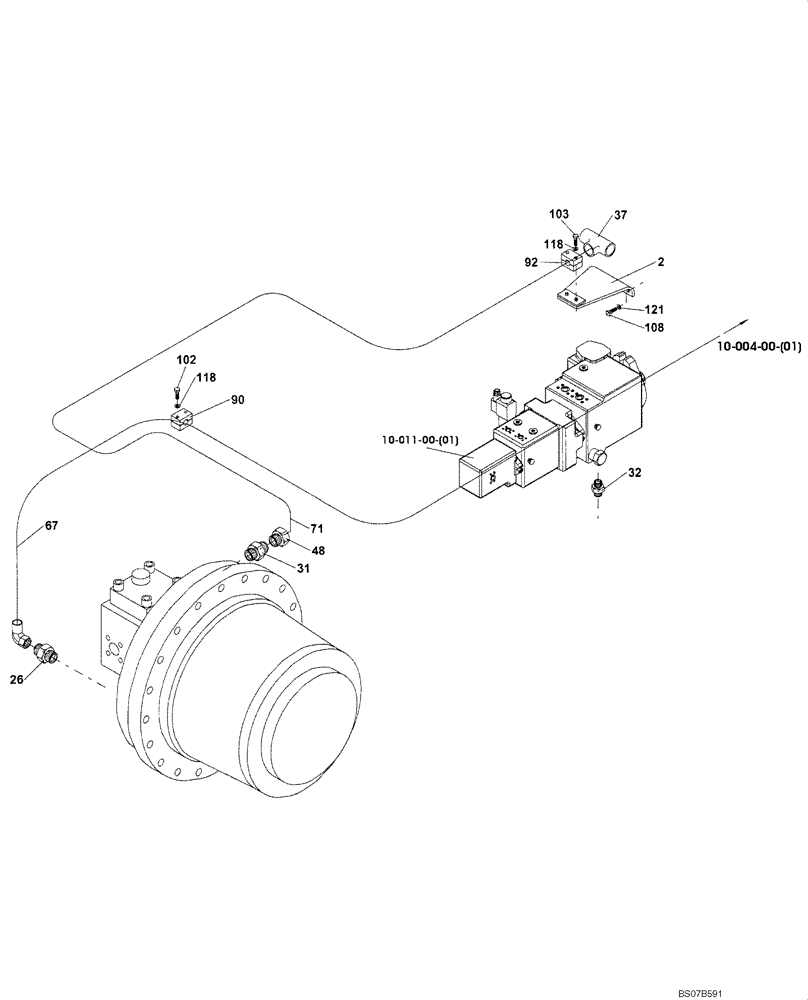

Схема запчастей Case SV216 - (10-003-00[01]) - HYDRAULICS - TRAVEL - DRUM (GROUP 305 B) (ND127513) (08) - HYDRAULICS
67
71
32
118
31
102
121
103
26
92
90
2
48
37
118
108
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND127513) (HYDR. SYSTEM OF TRAVEL) (GROUP 305 B)

1шт.

2

ND103340

SUPPORT

1шт.

26

ND062153

HYD CONNECTOR

1шт.

31

ND062135

HYD CONNECTOR

1шт.

32

ND062136

HYD CONNECTOR

1шт.

37

ND062335

TEE

1шт.

48

ND062433

RESTRICTOR

1шт.

67

ND127242

HOSE

1шт.

71

ND127240

HOSE ASSY.

1шт.

90

ND064799

CLAMP

1шт.

92

ND064809

CLAMP

1шт.

102

ND024235

BOLT

2шт.

103

ND024234

BOLT

2шт.

108

ND021197

BOLT

2шт.

118

ND029248

WASHER

1шт.

121

ND035941

WASHER

1шт.
