(10-002-00[01]) - HYDRAULICS - DRUM VIBRATOR LINES (GROUP 324) (ND122232)

Запчасти Case SV216 (10-002-00[01]) - HYDRAULICS - DRUM VIBRATOR LINES (GROUP 324) (ND122232) (08) - HYDRAULICS

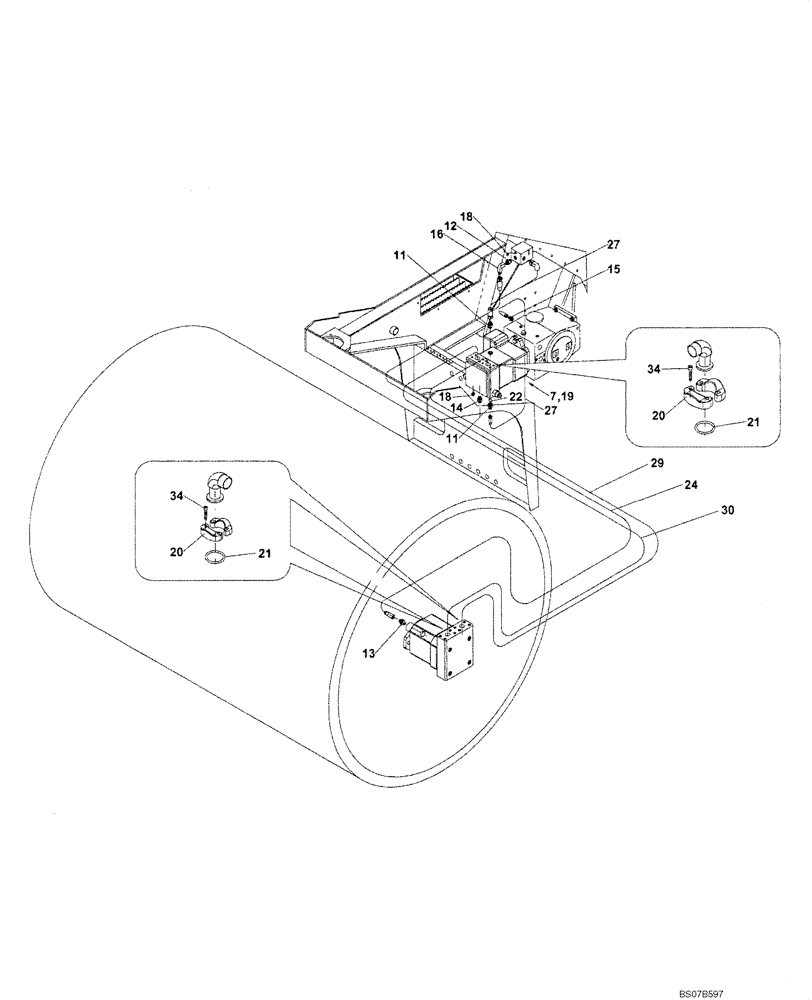

Схема запчастей Case SV216 - (10-002-00[01]) - HYDRAULICS - DRUM VIBRATOR LINES (GROUP 324) (ND122232) (08) - HYDRAULICS
15
18
13
34
22
20
21
20
27
14
34
29
16
27
30
24
18
12
11
11
19
7
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

HYDRAULIC LINES DRUM VIBRATOR (ND122232) (GROUP 324)

1шт.

7

ND124040

COVER

2шт.

11

ND062126

FITTING

2шт.

12

ND062109

HYD CONNECTOR

1шт.

13

ND062181

HYD CONNECTOR

1шт.

14

ND126344

HYD CONNECTOR

1шт.

15

ND062135

HYD CONNECTOR

1шт.

16

ND062367

HYD CONNECTOR

1шт.

18

ND062378

PLUG

2шт.

19

ND062441

PLUG

1шт.

20

ND062008

HALF-COLLAR

16шт.

21

ND079933

O-RING

4шт.

22

ND121092

RING

1шт.

24

ND119172

HOSE

1шт.

27

ND061234

HOSE

2шт.

29

ND119174

HOSE ASSY.

1шт.

30

ND119173

HOSE ASSY.

1шт.

34

ND024260

BOLT

16шт.

48

ND106910

STRAP

Not illustrated

10шт.
