(04-001-01[02]) - ELECTRICAL - CIRCUIT - CAB (GROUP 410) (ND103171

Запчасти Case SV216 (04-001-01[02]) - ELECTRICAL - CIRCUIT - CAB (GROUP 410) (ND103171 (04) - ELECTRICAL SYSTEMS

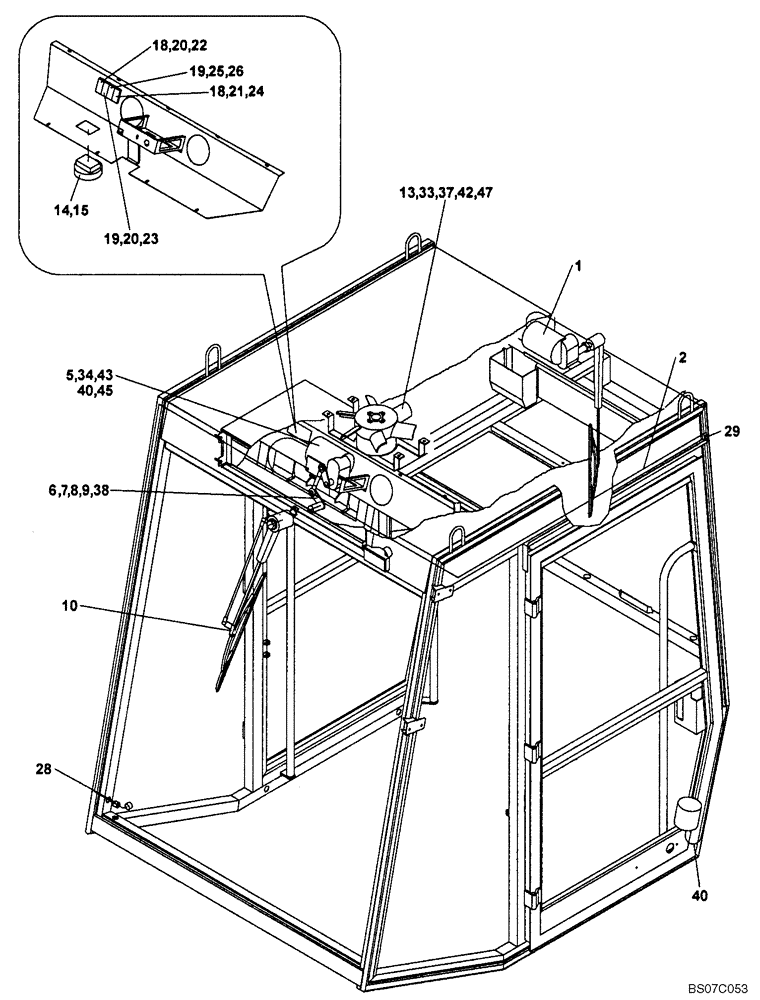

Схема запчастей Case SV216 - (04-001-01[02]) - ELECTRICAL - CIRCUIT - CAB (GROUP 410) (ND103171 (04) - ELECTRICAL SYSTEMS
45
43
5
37
10
20
22
21
20
18
25
18
40
33
8
40
19
14
13
42
38
29
1
2
34
28
9
7
19
24
15
23
6
47
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

WIRING CAB (ND103171) (GROUP 410)

1шт.

1

ND029818

WIPER BLADE

1шт.

2

ND133637

WIRE HARNESS

HARNESS

1шт.

5

ND065183

WIPER MOTOR

1шт.

6

ND065217

ARM

1шт.

7

ND065210

SHELL

1шт.

8

ND065211

WASHER

2шт.

9

ND069921

SNAP RING

LOCKING

1шт.

10

ND065207

WIPER BLADE

1шт.

13

ND102003

FAN

1шт.

14

ND065106

COVER

1шт.

15

ND065107

BULB

2шт.

18

ND065309

BEZEL

2шт.

19

ND065310

TERMINAL

2шт.

20

ND065396

SWITCH

2шт.

21

ND065432

SWITCH

1шт.

22

ND065333

LENS

1шт.

23

ND065397

LENS

1шт.

24

ND065406

LENS

1шт.

25

ND065303

ROCKER SWITCH

1шт.

26

ND065317

LENS

1шт.

28

ND079521

GROMMET

4шт.

29

ND079510

GROMMET

2шт.

32

ND024965

SELF-TAP SCREW

SELF TAPPING

1шт.

33

ND023784

BOLT

BOLT

6шт.

34

ND021285

BOLT

3шт.

37

ND026413

NUT

6шт.

38

ND021846

NUT

1шт.

40

ND021848

NUT

3шт.

42

ND029306

WASHER

SPRING

6шт.

43

ND029308

WASHER

SPRING

3шт.

45

ND029310

WASHER

SPRING

1шт.

47

ND029246

WASHER

6шт.
