(12-027-00[01]) - CHASSIS - DOZER BLADE (GROUP 554) (ND109311)

Запчасти Case SV216 (12-027-00[01]) - CHASSIS - DOZER BLADE (GROUP 554) (ND109311) (09) - CHASSIS/ATTACHMENTS

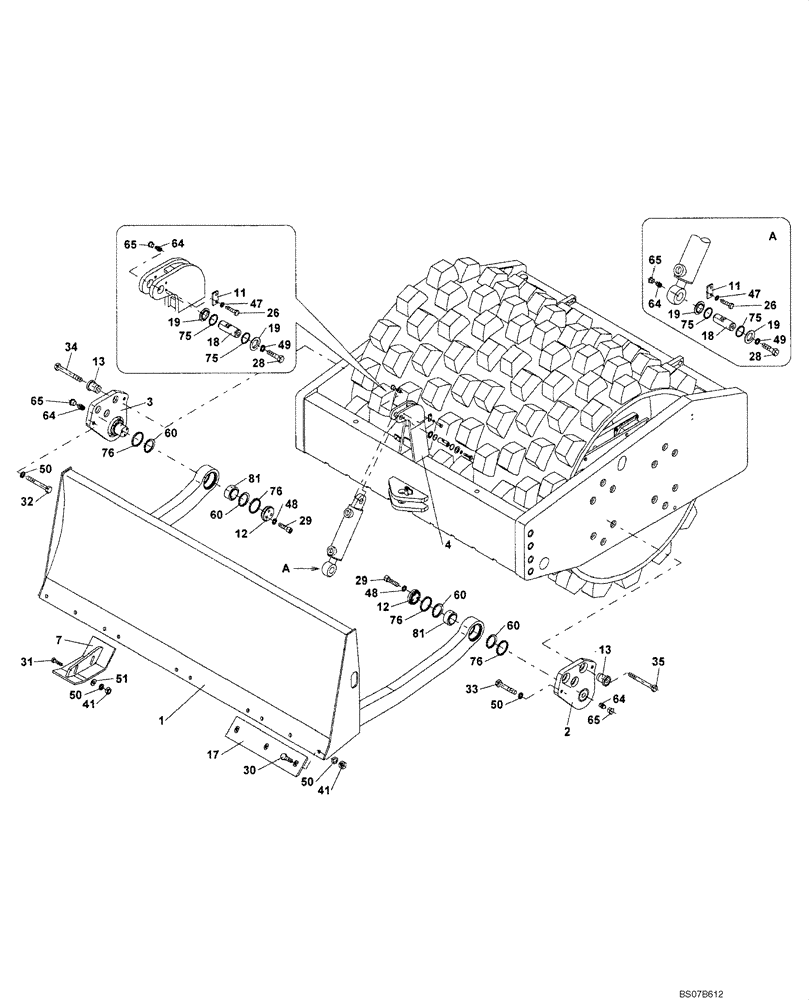

Схема запчастей Case SV216 - (12-027-00[01]) - CHASSIS - DOZER BLADE (GROUP 554) (ND109311) (09) - CHASSIS/ATTACHMENTS
19
26
7
41
65
11
81
49
60
19
33
75
50
76
13
49
29
75
28
2
26
50
18
50
3
75
31
60
47
19
75
64
13
30
76
48
12
32
64
11
17
12
28
76
65
50
35
41
64
65
4
60
34
81
64
47
60
48
29
65
18
1
76
51
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

BLADE (ND109311) (GROUP 554)

1шт.

1

ND109309

DOZER BLADE

1шт.

2

ND109334

PIN ASSY.

1шт.

3

ND109333

PIN ASSY.

1шт.

4

ND109326

BRACKET

1шт.

7

ND109340

SKID PLATE

2шт.

11

ND049635

COVER PLATE

2шт.

12

ND096253

COVER

2шт.

13

ND109346

INSERT

6шт.

17

ND109335

CUTTING EDGE

4шт.

18

ND049633

PIN

2шт.

19

ND049536

RING

4шт.

26

ND021294

BOLT

4шт.

28

ND021308

BOLT

2шт.

29

ND024271

BOLT

6шт.

30

ND021344

BOLT

12шт.

31

ND021243

BOLT

4шт.

32

ND021247

BOLT

2шт.

33

ND021249

BOLT

2шт.

34

ND021252

BOLT

3шт.

35

ND021253

BOLT

3шт.

41

ND021853

NUT

16шт.

47

ND035940

SPRING WASHER

4шт.

48

ND029312

LOCK WASHER

6шт.

49

ND035942

WASHER

2шт.

50

ND035944

WASHER

20шт.

51

ND029270

WASHER

4шт.

60

ND069897

SNAP RING

4шт.

64

ND070133

LUBE NIPPLE,M10 x 1

4шт.

65

ND064758

PLUG

4шт.

75

ND079240

RING

4шт.

76

ND079921

RING

4шт.

81

ND068776

BALL BEARING,70mm ID x 105mm OD x 49mm W

2шт.
