(12-021-00[02]) - CHASSIS - ROPS - FOPS INSTALLATION (GROUP 572) (ND106517)

Запчасти Case SV216 (12-021-00[02]) - CHASSIS - ROPS - FOPS INSTALLATION (GROUP 572) (ND106517) (09) - CHASSIS/ATTACHMENTS

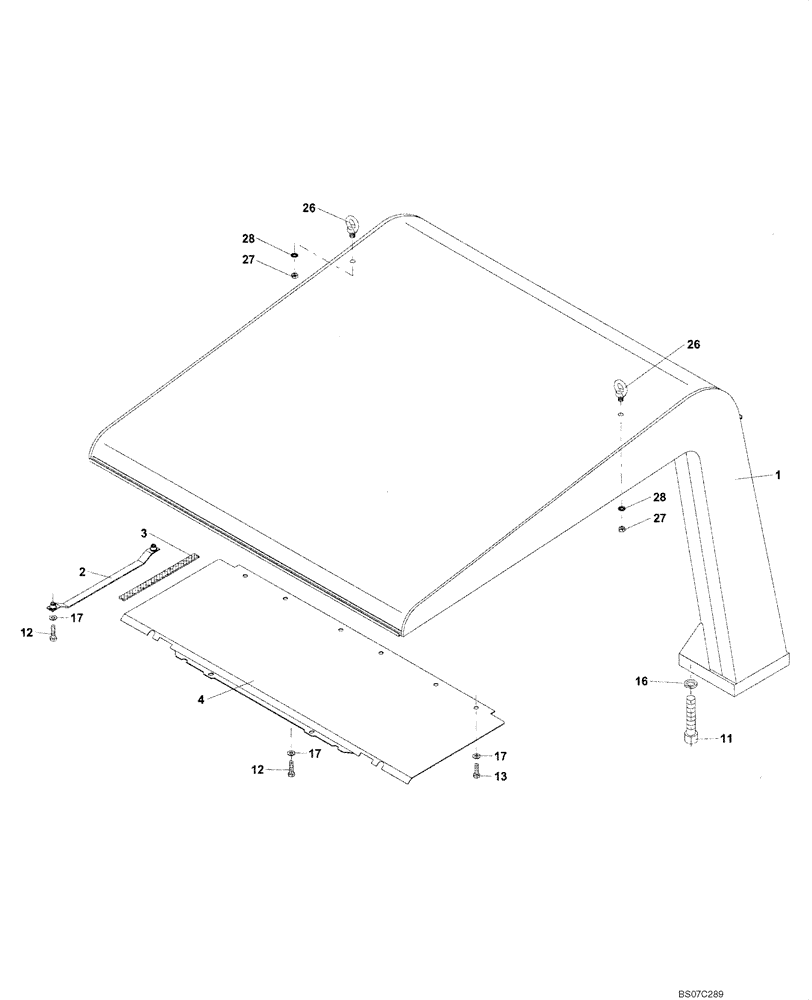

Схема запчастей Case SV216 - (12-021-00[02]) - CHASSIS - ROPS - FOPS INSTALLATION (GROUP 572) (ND106517) (09) - CHASSIS/ATTACHMENTS
28
27
12
17
17
11
27
28
26
3
13
17
2
1
26
16
12
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

FRAME ROPS (ND106517) (GROUP 572)

1шт.

1

ND106513

FRAME, ROOF

1шт.

2

ND108186

SUPPORT

PARTITION

1шт.

3

ND108230

SEAL

M24 x 80 SELF ADHEASIVE FOAM TAPE

3шт.

4

ND107467

SUPPORT ASSY.

COVER

1шт.

11

ND024304

BOLT

BOLT

16шт.

12

ND021302

BOLT

BOLT

2шт.

13

ND092562

BOLT

6шт.

16

ND035946

SPRING WASHER

SPRING

16шт.

17

ND029250

WASHER

14шт.

26

ND026171

LIFTING EYE

EYE BOLT

2шт.

27

ND021850

NUT

2шт.

28

ND035942

WASHER

2шт.
