(12-019-00[01]) - CHASSIS - BATTERY HOLDER (GROUP 473-2) (ND112485)

Запчасти Case SV216 (12-019-00[01]) - CHASSIS - BATTERY HOLDER (GROUP 473-2) (ND112485) (09) - CHASSIS/ATTACHMENTS

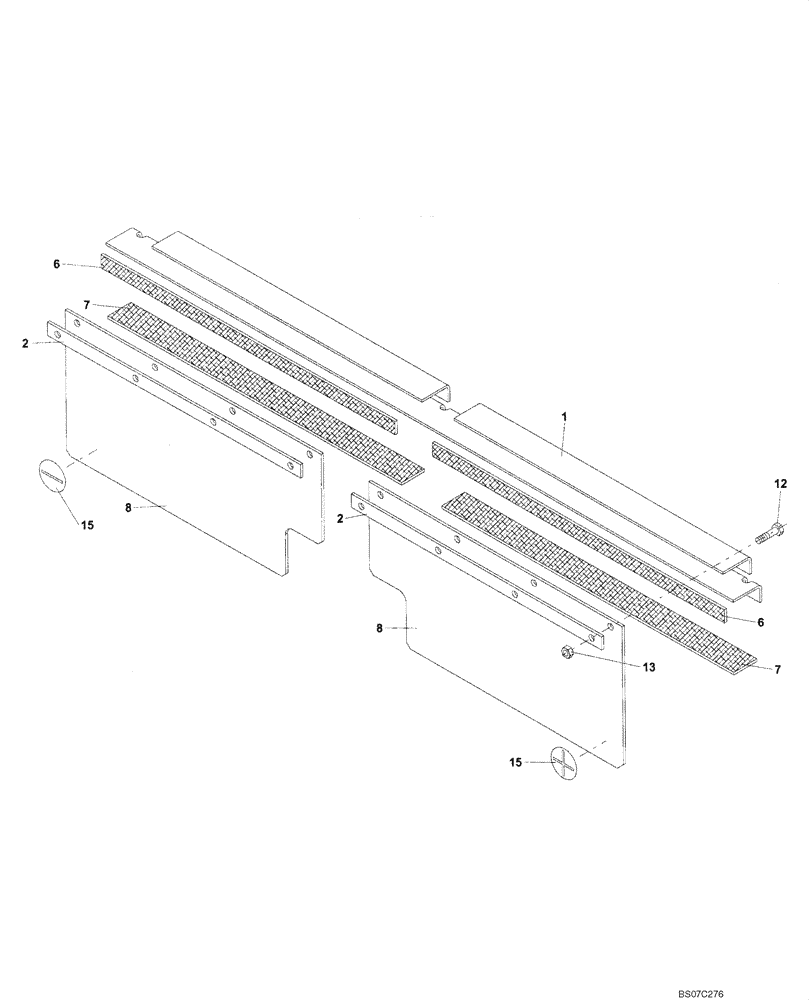

Схема запчастей Case SV216 - (12-019-00[01]) - CHASSIS - BATTERY HOLDER (GROUP 473-2) (ND112485) (09) - CHASSIS/ATTACHMENTS
6
15
8
15
12
7
6
2
7
13
2
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

HOLDER 3 (ND112485) (GROUP 473-2)

1шт.

1

ND125097

HOLDER

1шт.

2

ND031686

CAP

2шт.

6

ND112525

RUBBER PAD

3 x 15 x 380

4шт.

7

ND076142

RUBBER PAD

3 x 30 x 380

2шт.

8

ND112487

COVER

2шт.

12

ND110232

BOLT

M6 x 14

8шт.

13

ND021847

NUT

M6

8шт.

15

ND107735

SYMBOL

1шт.
