(88.100.04[03]) - EDGE CUTTER ARM-OPTIONAL (GROUP 555-1-1-ND144836)

Запчасти Case PT240 (88.100.04[03]) - EDGE CUTTER ARM-OPTIONAL (GROUP 555-1-1-ND144836) (88) - ACCESSORIES

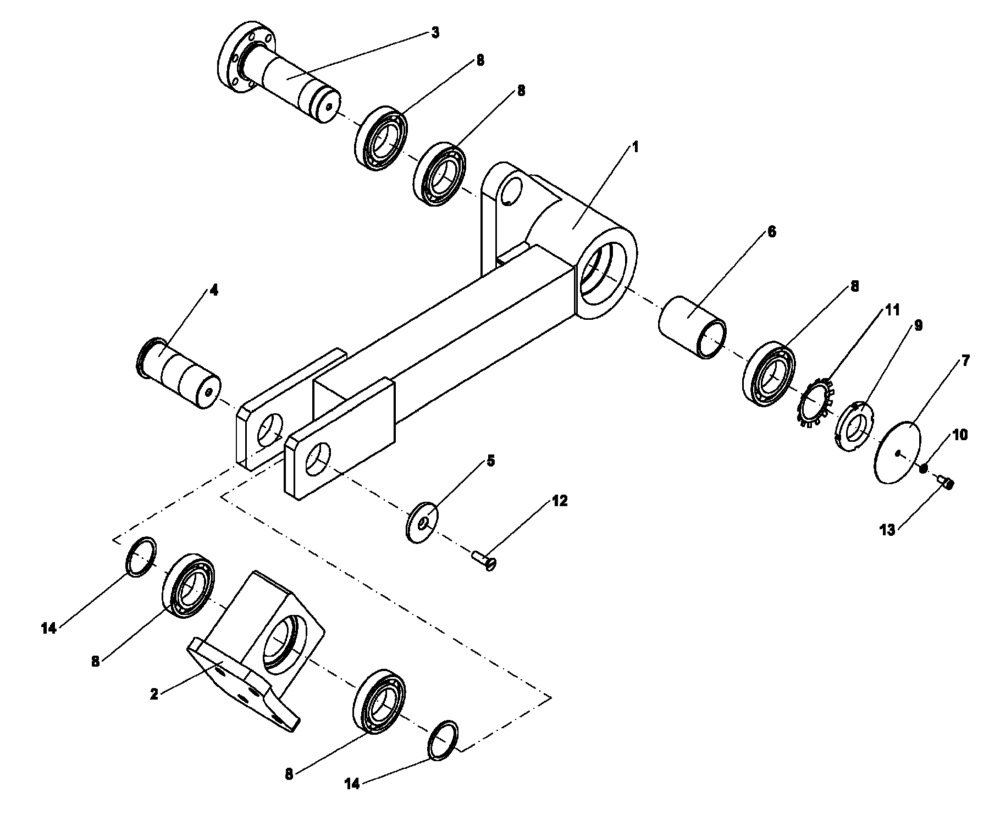

Схема запчастей Case PT240 - (88.100.04[03]) - EDGE CUTTER ARM-OPTIONAL (GROUP 555-1-1-ND144836) (88) - ACCESSORIES
14
2
10
8
3
11
6
9
1
2
14
8
7
8
8
8
4
5
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND142700

ARM

1шт.

2

ND142703

BRACKET

1шт.

3

ND135641

SHAFT

1шт.

4

ND135643

PIN

1шт.

5

ND135648

WASHER

1шт.

6

ND137524

SPACER

1шт.

7

ND142704

COVER PLATE

1шт.

8

ND068869

ROLLER BEARING

5шт.

9

ND069113

BEARING LOCK NUT

1шт.

10

ND029310

WASHER

1шт.

11

ND069131

LOCK WASHER

1шт.

12

ND024401

SCREW,M10 x 35mm

1шт.

13

ND024243

BOLT

1шт.

14

ND142705

RING

2шт.

Выбрано товаров: 14
