(75.120.03[01]) - SPRINKLING SYSTEM - BTW NENTN2696 - NFNTN2780

Запчасти Case PT240 (75.120.03[01]) - SPRINKLING SYSTEM - BTW NENTN2696 - NFNTN2780 (75) - SOIL PREPARATION

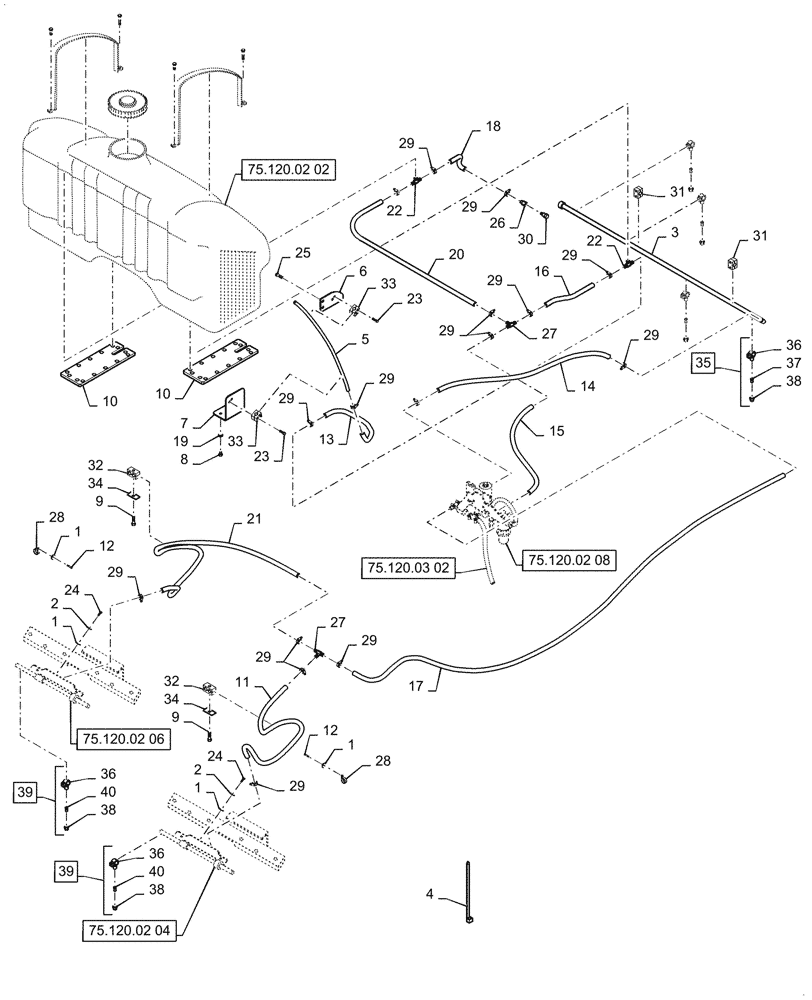

Схема запчастей Case PT240 - (75.120.03[01]) - SPRINKLING SYSTEM - BTW NENTN2696 - NFNTN2780 (75) - SOIL PREPARATION
75.120.02 06
10
35
12
9
5
34
31
24
29
6
40
29
14
23
29
1
36
37
2
18
34
28
38
32
30
4
29
8
40
10
24
27
39
36
38
25
12
9
15
39
29
33
1
29
29
19
27
29
29
29
3
28
22
21
32
38
29
23
31
29
7
16
1
13
26
17
33
36
1
22
2
20
11
75.120.02 02
75.120.03 02
75.120.02 04
75.120.02 08
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND029249

WASHER

6шт.

2

ND029310

WASHER

4шт.

3

47730255

TUBE

1шт.

4

ND078446

SECURING STRAP

2шт.

5

47397158

PLASTIC-RUBBER TUBE

Assy, Incl Plug & Float

1шт.

5

47397162

PLASTIC-RUBBER TUBE

1шт.

5

ND136792

PLUG

2шт.

5

ND127025

FLOAT

1шт.

6

47397171

BRACKET

1шт.

7

47397168

BRACKET

1шт.

8

ND021287

BOLT,M8 x 16

2шт.

9

ND021186

BOLT

2шт.

10

ND098395

PAD

2шт.

11

ND142346

TUBE

1шт.

12

ND110078

SCREW

3шт.

13

47730279

TUBE

2шт.

14

47730280

TUBE

, Serial Range: -NENTN2737

1шт.

14

47794936

TUBE

, Start Serial: NENTN2738

1шт.

15

47730281

TUBE

1шт.

16

47730282

TUBE

1шт.

17

47730302

TUBE

1шт.

18

47730305

TUBE

1шт.

19

ND029290

WASHER

2шт.

20

47730263

TUBE

1шт.

21

47397198

PLASTIC-RUBBER TUBE

, Serial Range: -NENTN2737

1шт.

21

47794946

TUBE

, Start Serial: NENTN2738

1шт.

22

ND143291

TEE

3шт.

23

ND024232

BOLT

4шт.

24

ND021293

BOLT

4шт.

25

ND024380

SCREW

2шт.

26

ND069515

FITTING

2шт.

27

ND069514

HYD TUBE

5шт.

28

ND062499

CLAMP

2шт.

29

ND069477

CLAMP

28шт.

30

ND091289

CHECK VALVE

1шт.

31

ND062001

CLAMP

2шт.

32

ND064841

SLEEVE

2шт.

33

ND064786

CLAMP

2шт.

34

ND064822

COVER

2шт.

35

47731755

NOZZLE

Assy, Incl 36 - 38

4шт.

36

ND078480

SLEEVE

1шт.

37

ND078484

NOZZLE

1шт.

38

ND078482

NUT

1шт.

39

47731756

NOZZLE

Assy, Incl 36, 38, 40

4шт.

40

ND078481

NOZZLE

1шт.
