(55.512.BQ[03]) - INSTRUMENT PANEL - BSN NFNTV0040

Запчасти Case DV36 (55.512.BQ[03]) - INSTRUMENT PANEL - BSN NFNTV0040 (55) - ELECTRICAL SYSTEMS

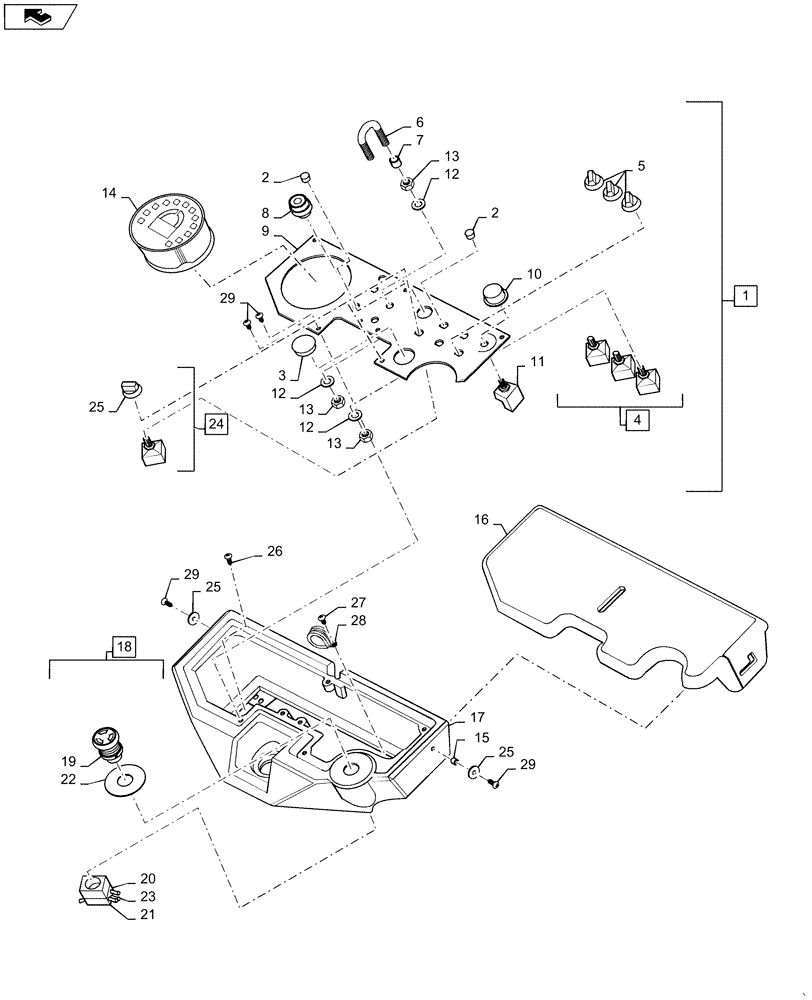

Схема запчастей Case DV36 - (55.512.BQ[03]) - INSTRUMENT PANEL - BSN NFNTV0040 (55) - ELECTRICAL SYSTEMS
25
12
13
26
15
16
1
17
10
14
9
22
13
21
29
11
18
19
7
25
2
25
23
24
3
4
5
29
6
12
29
20
13
27
2
12
28
home
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47421746

SCREW

7шт.

2

47387868

PLUG

3шт.

3

47387879

PLUG

1шт.

4

47387896

ROTARY SWITCH

3шт.

5

47387910

KNOB

3шт.

6

47387926

U-BOLT

1шт.

7

47387938

SLEEVE

2шт.

8

47387939

MECHANICAL SWITCH

1шт.

9

47387943

INSTRUMENT PANEL

1шт.

10

47387945

KNOB

Used for 11

1шт.

11

47387948

ROTARY SWITCH

Sprinkling Interval Switch

1шт.

12

47381407

WASHER

4шт.

13

47387957

NUT

4шт.

14

47387966

DISPLAY

1шт.

15

47387971

SLEEVE

2шт.

16

47387973

COVER

1шт.

17

47387981

CONTROL PANEL

1шт.

18

47387997

MECHANICAL SWITCH

Incl 19 - 23

1шт.

19

47388002

MECHANICAL SWITCH

1шт.

20

47388010

BODY

1шт.

21

47388012

MECHANICAL SWITCH

3шт.

22

47388015

DECAL

1шт.

23

47388022

WIRE HARNESS

1шт.

24

47409135

ROTARY SWITCH

Incl 25

1шт.

25

47387910

KNOB

3шт.

26

47383036

SCREW

4шт.

27

47385127

WASHER

2шт.

28

47388036

CLAMP

1шт.

29

47383987

HEX SOC SCREW

2шт.
