(44.510.AE[01a]) - DRUM, MOUNTING - ASN NFNTT0171

Запчасти Case DV23 (44.510.AE[01a]) - DRUM, MOUNTING - ASN NFNTT0171 (44) - WHEELS

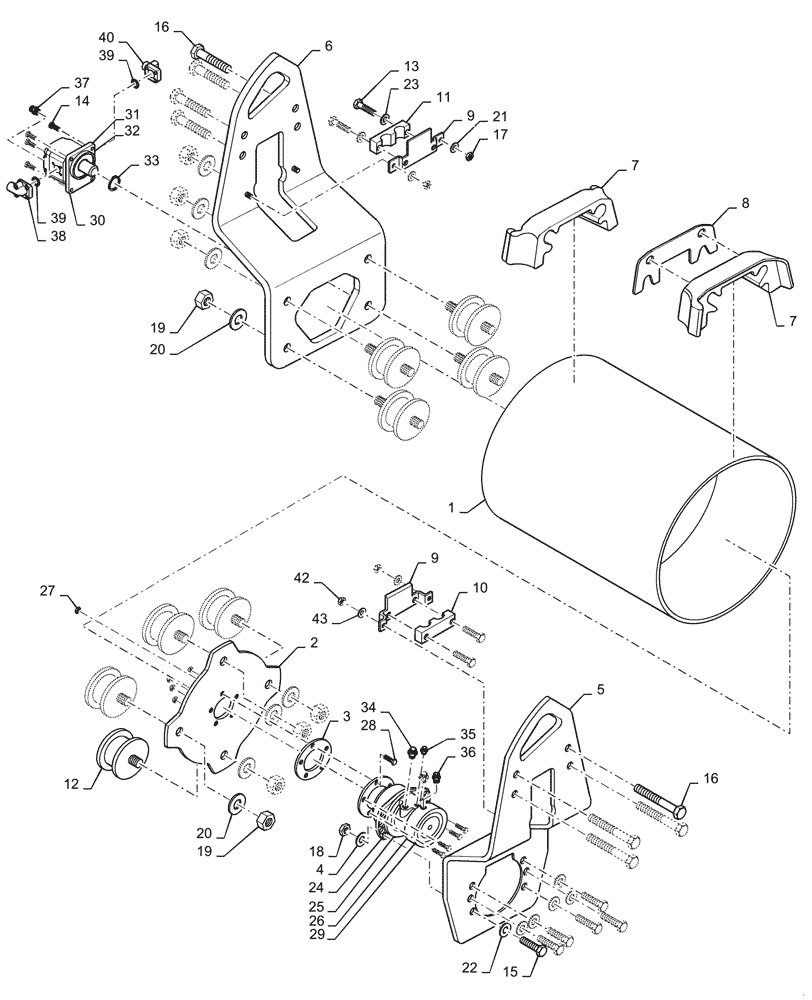

Схема запчастей Case DV23 - (44.510.AE[01a]) - DRUM, MOUNTING - ASN NFNTT0171 (44) - WHEELS
32
33
7
23
9
19
34
5
30
20
12
7
21
39
25
16
40
43
27
37
8
29
9
28
42
16
19
17
4
20
14
38
6
2
24
18
39
10
3
26
31
15
13
1
36
11
35
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47381122

DRUM

1шт.

2

47381128

BRACKET

1шт.

3

47381131

SPACER

1шт.

4

47381134

WASHER

6шт.

4

47614524

WASHER

Kit

1шт.

5

47998187

BRACKET

1шт.

6

47998188

BRACKET

1шт.

7

47381147

SPACER

2шт.

8

47381149

SPACER

1шт.

8

48146439

WASHER

2шт.

9

47998189

BRACKET

2шт.

9

47998224

NUT

Riveted - Not Shown

8шт.

10

47381153

HOSE CLAMP

1шт.

11

47381157

HOSE CLAMP

1шт.

12

47381161

RUBBER MOUNTING

8шт.

13

47381165

HEX SOC SCREW

4шт.

13

ND021296

BOLT

Not Shown - Used to Attached Ref 9 to Ref 6

4шт.

14

47381171

HEX SOC SCREW

4шт.

15

47381173

BOLT

6шт.

16

47849280

BOLT

8шт.

16

47385156

NUT

Not Shown

8шт.

17

47381179

NUT

4шт.

18

47381183

NUT

6шт.

18

47405397

KIT

Incl 5 Nuts M14 X 1.5

1шт.

19

47381191

NUT

8шт.

20

47849304

WASHER

16шт.

21

47381200

WASHER

4шт.

22

47381217

LOCK WASHER

6шт.

23

47381220

LOCK WASHER

4шт.

24

47614518

MOTOR-PUMP

1шт.

25

47381223

OIL SEAL

1шт.

26

47381224

SEAL KIT

1шт.

27

47405399

KIT

Brake Disk

1шт.

28

47405398

KIT

Incl 5 Bolts M14 X 1.5

1шт.

29

47614520

CIRCLIP

1шт.

30

47381229

HYDRAULIC MOTOR

1шт.

31

47381232

SEAL KIT

1шт.

32

47381234

OIL SEAL

1шт.

33

47381237

CIRCLIP

1шт.

34

47381250

HYD CONNECTOR

2шт.

35

47381253

HYD CONNECTOR

1шт.

36

47381257

HYD CONNECTOR

1шт.

37

47381265

HYD CONNECTOR

1шт.

38

47381267

90 ELBOW

1шт.

39

47381275

O-RING

1шт.

40

47381277

90 ELBOW

1шт.

41

47381275

O-RING

1шт.

42

47381179

NUT

4шт.

43

47381200

WASHER

4шт.
