(88.100.09[01]) - EDGE CUTTER (GROUP 550-ND144182)

Запчасти Case DV213 (88.100.09[01]) - EDGE CUTTER (GROUP 550-ND144182) (88) - ACCESSORIES

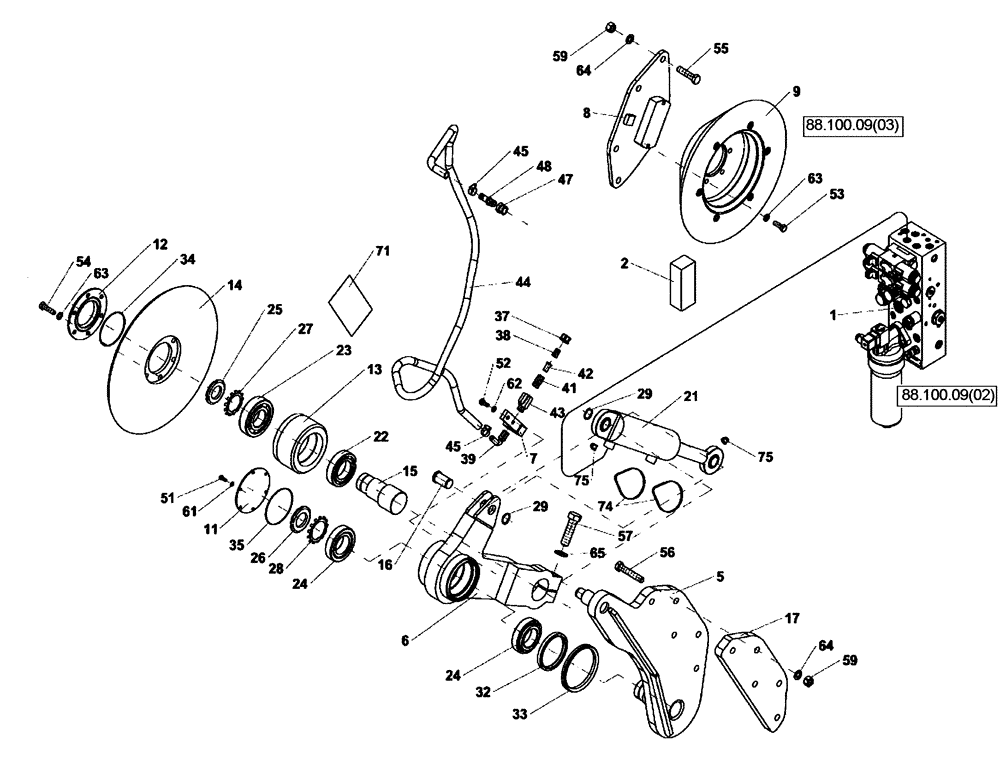

Схема запчастей Case DV213 - (88.100.09[01]) - EDGE CUTTER (GROUP 550-ND144182) (88) - ACCESSORIES
47
53
63
14
75
33
13
48
9
16
17
52
64
24
37
2
7
8
12
41
27
88.100.09(03)
88.100.09(02)
38
57
6
42
26
63
62
74
25
29
56
64
23
65
71
34
29
32
51
43
44
15
1
75
35
45
45
59
55
54
5
11
21
28
24
22
61
39
59
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

EDGE CUTTER HYDRAULICS; See Figure 88.100.09(02)

1шт.

2

ND132362

HARNESS

1шт.

5

ND132270

BRACKET

1шт.

6

ND132271

ARM

1шт.

7

ND132274

HOLDER

1шт.

8

ND132272

BRACKET

1шт.

9

ND098294

ROLLER

1шт.

11

ND131489

COVER

1шт.

12

ND131490

COVER

1шт.

13

ND052428

HUB

1шт.

14

ND131491

DISC

1шт.

15

ND132273

SHAFT

1шт.

16

ND052425

PIN

1шт.

17

ND144181

MOUNTING PLATE

1шт.

20

ND107329

SEAL KIT

For Hyd. Cylinder

1шт.

21

ND068064

HYDRAULIC CYLINDER

Incl. Ref. 20

1шт.

22

ND068869

ROLLER BEARING

1шт.

23

ND068886

ROLLER BEARING

1шт.

24

ND069352

ROLLER BEARING

2шт.

25

ND069112

NUT

1шт.

26

ND069113

BEARING LOCK NUT

1шт.

27

ND069130

LOCKING RING

1шт.

28

ND069131

LOCK WASHER

1шт.

29

ND069828

RING, SNAP

RING SNAP

2шт.

32

ND130806

OIL SEAL

1шт.

33

ND108242

RING

1шт.

34

ND130808

O-RING,88mm ID x 2mm Width

1шт.

35

ND130807

O-RING,94.97mm ID x 1.78mm Width

1шт.

37

ND078482

NUT

1шт.

38

ND124201

NOZZLE

1шт.

39

ND069512

HYD CONNECTOR

1шт.

41

ND131518

NIPPLE

1шт.

42

ND124202

CHECK VALVE

1шт.

43

ND091289

CHECK VALVE

1шт.

44

ND144329

HOSE

1шт.

45

ND069477

CLAMP

2шт.

47

ND063202

RESTRICTOR

1шт.

48

ND069515

FITTING

1шт.

51

ND021288

BOLT

6шт.

52

ND021294

BOLT

2шт.

53

ND021303

BOLT

2шт.

54

ND021305

BOLT

6шт.

55

ND021322

BOLT

4шт.

56

ND142073

BOLT

M14X110

5шт.

57

ND021346

BOLT

1шт.

59

ND107434

NUT

9шт.

61

ND118926

WASHER

Spring

6шт.

62

ND035940

SPRING WASHER

2шт.

63

ND035941

WASHER

8шт.

64

ND118927

WASHER

9шт.

65

ND035944

WASHER

1шт.

71

ND110449

WARNING DECAL

1шт.

74

ND078445

SECURING STRAP

2шт.

75

ND064758

PLUG

2шт.
