(90.118.CB[03]) - CAB FLOOR INSTALLATION

Запчасти Case DV210D (90.118.CB[03]) - CAB FLOOR INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS

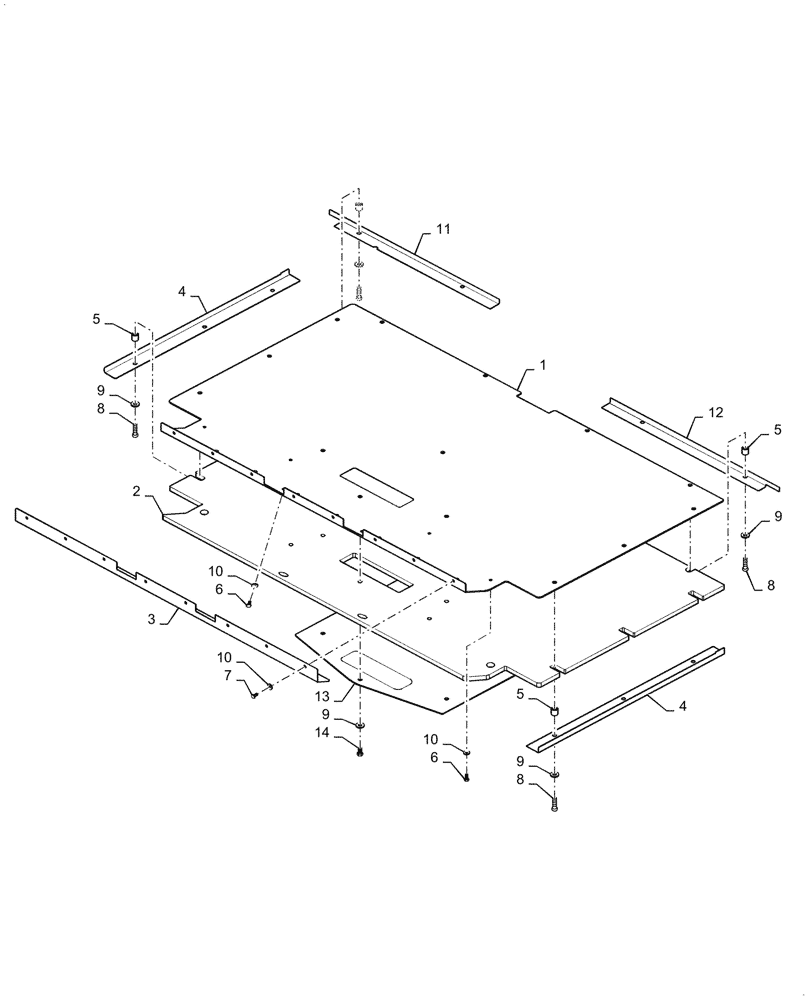

Схема запчастей Case DV210D - (90.118.CB[03]) - CAB FLOOR INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
5
10
4
9
9
4
8
13
10
12
2
9
14
8
8
6
11
5
3
9
7
10
5
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47621062

FLOOR

1шт.

2

47621063

INSULATION

1шт.

3

47762109

HOLDER

1шт.

4

47621317

STRIP

2шт.

5

47621328

SPACER

10шт.

6

ND024228

BOLT

6шт.

7

ND021287

BOLT,M8 x 16

8шт.

8

ND111016

SCREW

10шт.

9

ND029282

WASHER

14шт.

10

ND124703

WASHER

14шт.

11

47895985

HOLDER

1шт.

12

47895986

HOLDER

1шт.

13

47895987

SHIELD

1шт.

14

ND021289

BOLT

4шт.
