(10.001.AK[01]) - ENGINE INSTALLATION

Запчасти Case DV210C (10.001.AK[01]) - ENGINE INSTALLATION (10) - ENGINE

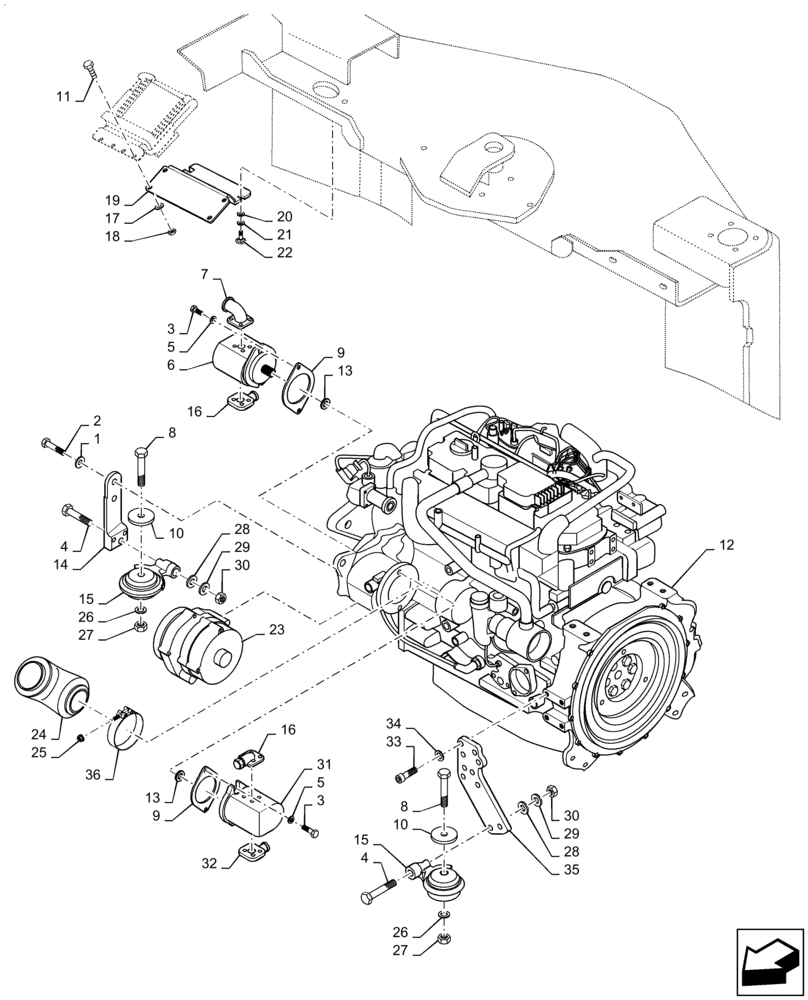

Схема запчастей Case DV210C - (10.001.AK[01]) - ENGINE INSTALLATION (10) - ENGINE
34
1
11
26
10
32
7
15
36
18
5
33
24
5
28
27
19
25
9
8
23
6
4
15
30
28
22
17
21
10
3
16
12
2
8
35
31
16
29
27
20
29
26
3
14
13
30
9
4
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND035943

WASHER

4шт.

2

ND021331

BOLT,Hex, M16 x 40mm

4шт.

3

ND024259

BOLT

4шт.

4

ND124217

BOLT

8шт.

5

ND029266

WASHER

4шт.

6

47618152

PUMP

Hydraulic, Serial Range: -NENTR2012

1шт.

6

47771852

HYDRAULIC PUMP

, Start Serial: NENTR2013

1шт.

7

ND062434

FLANGE

1шт.

8

ND021278

SCREW

4шт.

9

47618142

GASKET

2шт.

10

47618069

WASHER

4шт.

11

ND024233

BOLT

4шт.

12

47672291

ENGINE

Assy (Once Exhausted, Please Order from Deutz) - For Service Parts Contact DEUTZ Directly

1шт.

13

47618147

SEAL

2шт.

14

47618105

BRACKET

2шт.

15

47618103

MOUNTING PLATE

2шт.

16

ND062506

FLANGE

2шт.

17

ND029248

WASHER

4шт.

18

ND027300

NUT

4шт.

19

47618058

BRACKET

1шт.

20

ND029250

WASHER

6шт.

21

ND035941

WASHER

6шт.

22

ND021301

BOLT

2шт.

23

47618148

ALTERNATOR

, Serial Range: -NENTR2012

1шт.

23

47771858

ALTERNATOR

, Start Serial: NENTR2013

1шт.

24

47618390

ELBOW

1шт.

25

47618133

NUT

1шт.

26

ND122456

WASHER

4шт.

27

ND034086

NUT

4шт.

28

ND029252

WASHER

8шт.

29

ND118927

WASHER

8шт.

30

ND107434

NUT

8шт.

31

47618156

PUMP

, Serial Range: -NENTR2012

1шт.

31

47771854

HYDRAULIC PUMP

, Start Serial: NENTR2013

1шт.

32

ND062396

FLANGE

1шт.

33

ND024272

BOLT

8шт.

34

ND035942

WASHER

10шт.

35

47618063

SUPPORT

2шт.

36

47618130

CLAMP

1шт.
