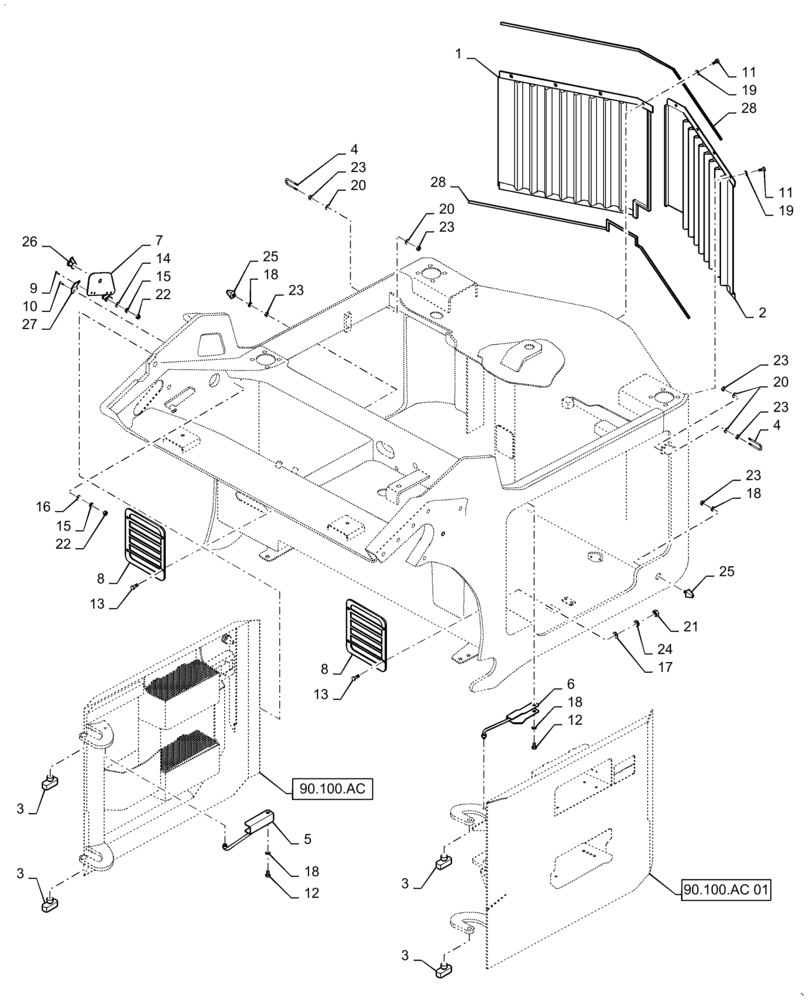

Запчасти Case DV210C (90.100.AC[03]) - ENGINE PANEL INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS
![Схема запчастей Case DV210C - (90.100.AC[03]) - ENGINE PANEL INSTALLATION (90) - PLATFORM, CAB, BODYWORK AND DECALS](https://partsell.ru/storage/images/casece/5255119.png)
90.100.ac
23
17
21
90.100.ac 01
3
19
18
20
23
20
11
18
14
15
4
8
20
3
16
5
7
24
10
23
28
4
18
18
1
22
12
15
25
28
6
22
25
13
19
27
3
11
12
3
23
8
13
26
23
23
9
2
№
Артикул
Название
Примечание
Количество
1
47621774
COVER
1шт.
2
47621776
COVER
1шт.
3
47621779
PIVOT
4шт.
4
47621788
U-BOLT
2шт.
5
47674701
BRACKET
1шт.
6
47674704
BRACKET
1шт.
7
47621812
LOUVER
1шт.
8
47621815
LOUVER
2шт.
9
ND024441
SCREW,M5 x 16mm
4шт.
10
47621817
SCREW
4шт.
11
ND021293
BOLT
16шт.
12
ND021295
BOLT
4шт.
13
ND021289
BOLT
8шт.
14
ND029247
WASHER
4шт.
15
ND029308
WASHER
8шт.
16
ND029284
WASHER
4шт.
17
ND029309
SPRING WASHER
8шт.
18
ND035940
SPRING WASHER
6шт.
19
ND124603
WASHER
16шт.
20
ND029291
WASHER
8шт.
21
ND021847
NUT
8шт.
22
ND021846
NUT
8шт.
23
ND021848
NUT
10шт.
24
ND029248
WASHER
8шт.
25
ND079083
RUBBER BUMPER
2шт.
26
ND101396
LOCK
1шт.
27
ND064542
HINGE
2шт.
28
ND076085
TAPE
3шт.
Выбрано товаров: 28
