(39.500.AP[06]) - LEFT SIDE EDGE CUTTER ASSEMBLY

Запчасти Case DV209C (39.500.AP[06]) - LEFT SIDE EDGE CUTTER ASSEMBLY (39) - FRAMES AND BALLASTING

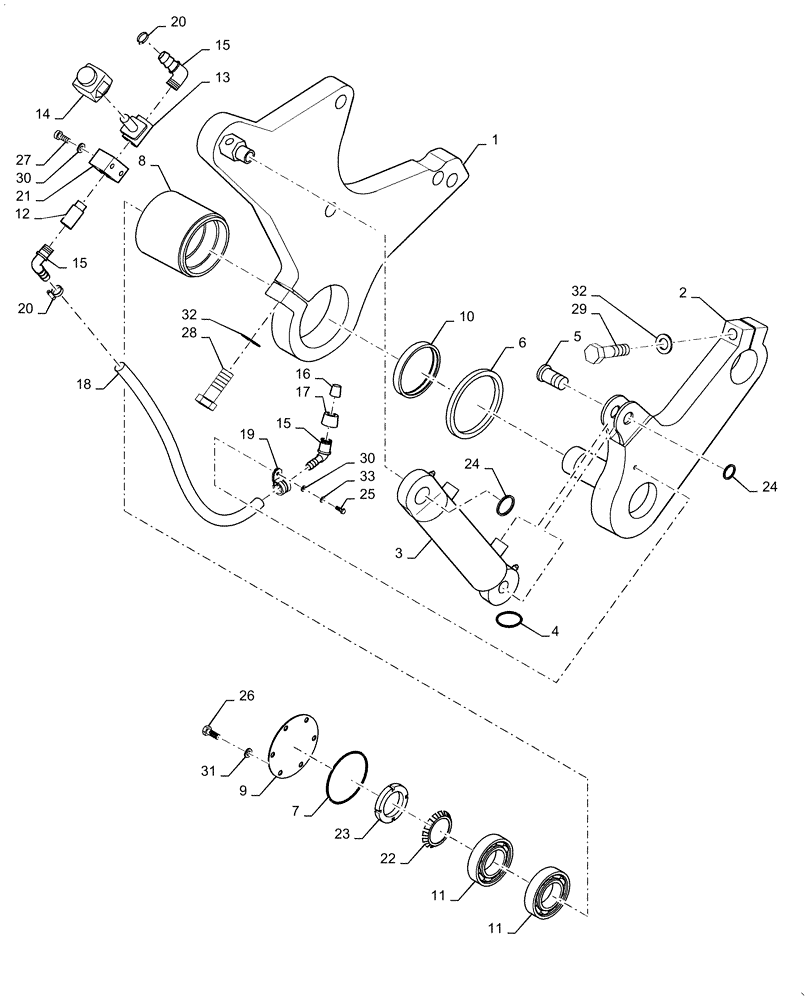

Схема запчастей Case DV209C - (39.500.AP[06]) - LEFT SIDE EDGE CUTTER ASSEMBLY (39) - FRAMES AND BALLASTING
11
27
8
16
4
10
31
15
23
2
30
7
28
21
18
14
22
home
17
24
12
24
30
32
6
19
33
1
3
25
11
29
20
15
15
20
13
26
32
9
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47661208

BRACKET

1шт.

2

47661214

ARM

1шт.

3

ND068064

HYDRAULIC CYLINDER

1шт.

4

ND107329

SEAL KIT

1шт.

5

ND052425

PIN

1шт.

6

ND108242

RING

1шт.

7

ND130807

O-RING,94.97mm ID x 1.78mm Width

1шт.

8

47660210

BEARING HOUSING

1шт.

9

ND131489

COVER

1шт.

10

ND130806

OIL SEAL

1шт.

11

ND069352

ROLLER BEARING

2шт.

12

ND144484

HYD CONNECTOR

1шт.

13

ND143208

VALVE

1шт.

14

ND143207

SOLENOID

, Serial Range: -NENTR2006

1шт.

14

47708480

SOLENOID

, Start Serial: NENTR2007

1шт.

15

ND069512

HYD CONNECTOR

3шт.

16

ND124201

NOZZLE

1шт.

17

ND078482

NUT

1шт.

18

47660213

TUBE

1шт.

19

ND130805

CLAMP

1шт.

20

ND107318

CLAMP

2шт.

21

ND064814

CLAMP

1шт.

22

ND069131

LOCK WASHER

1шт.

23

ND069113

BEARING LOCK NUT

1шт.

24

ND069828

RING, SNAP

2шт.

25

ND110232

BOLT

1шт.

26

ND021288

BOLT

6шт.

27

ND024234

BOLT

2шт.

28

ND021345

BOLT

1шт.

29

ND021346

BOLT

1шт.

30

ND029248

WASHER

3шт.

31

ND118926

WASHER

6шт.

32

ND035944

WASHER

2шт.

33

ND029309

SPRING WASHER

1шт.
