(88.100.02[02]) - EDGE CUTTER SPRINKLING SYSTEM

Запчасти Case DV207 (88.100.02[02]) - EDGE CUTTER SPRINKLING SYSTEM (88) - ACCESSORIES

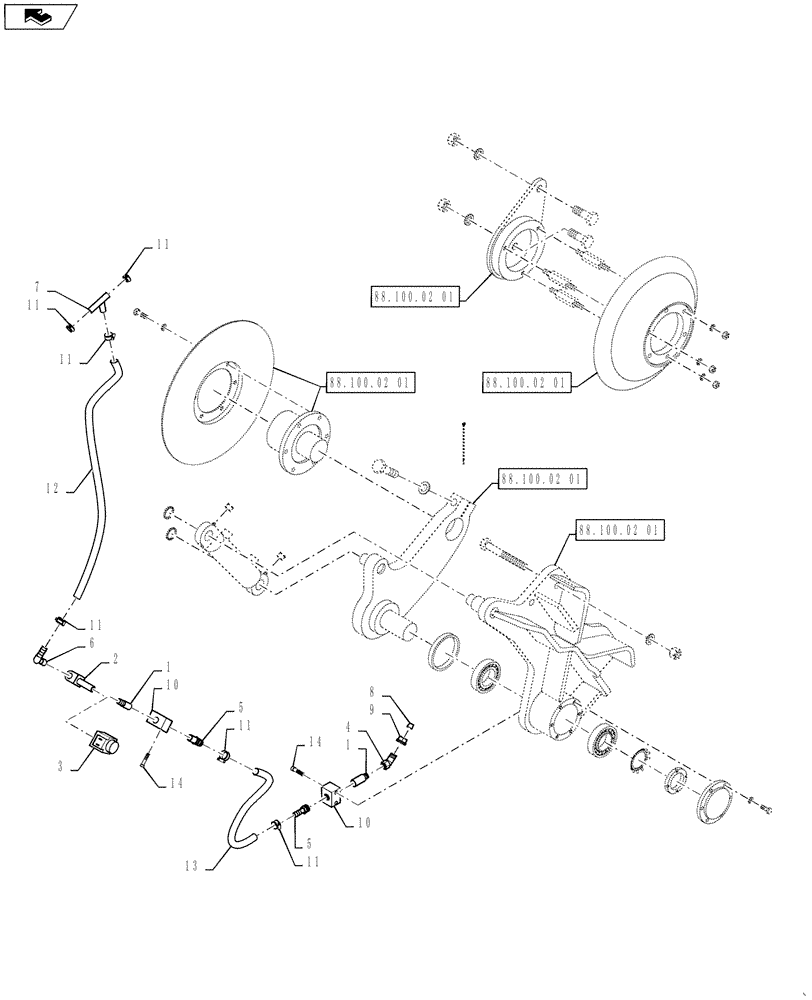

Схема запчастей Case DV207 - (88.100.02[02]) - EDGE CUTTER SPRINKLING SYSTEM (88) - ACCESSORIES
4
14
88.100.02 01
88.100.02 01
11
8
1
14
1
11
12
home
88.100.02 01
7
11
11
88.100.02 01
88.100.02 01
10
13
9
3
2
10
11
11
5
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND144484

HYD CONNECTOR

2шт.

2

ND143208

VALVE

1шт.

3

ND143207

SOLENOID

1шт.

4

ND143708

NOZZLE HOLDER

1шт.

5

ND069515

FITTING

2шт.

6

ND069512

HYD CONNECTOR

Elbow

1шт.

7

ND069514

HYD TUBE

Tee

1шт.

8

ND078481

NOZZLE

1шт.

9

ND078482

NUT

1шт.

10

ND064814

CLAMP

2шт.

11

ND069477

CLAMP

6шт.

12

84515623

PLASTIC-RUBBER TUBE

1шт.

13

84515626

PLASTIC-RUBBER TUBE

1шт.

14

ND024235

BOLT

4шт.

Выбрано товаров: 14
