(88.100.02[01]) - EDGE CUTTER BRACKET, ARM, DISC, AND SHIELD

Запчасти Case DV207 (88.100.02[01]) - EDGE CUTTER BRACKET, ARM, DISC, AND SHIELD (88) - ACCESSORIES

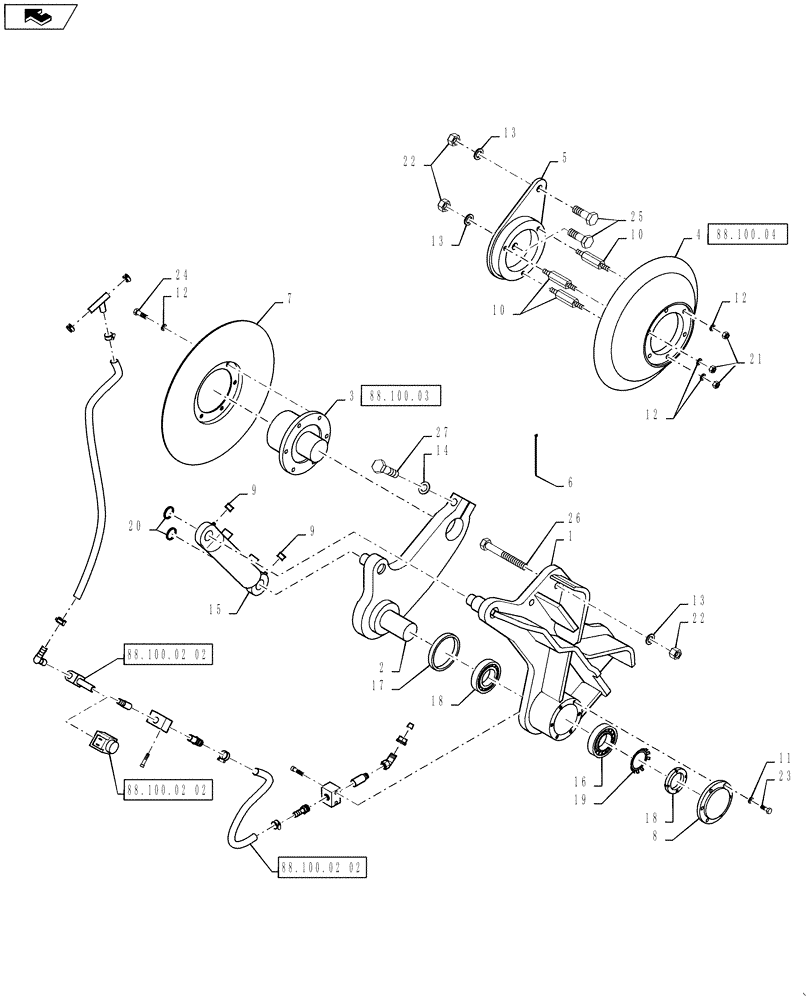

Схема запчастей Case DV207 - (88.100.02[01]) - EDGE CUTTER BRACKET, ARM, DISC, AND SHIELD (88) - ACCESSORIES
1
7
9
2
6
15
10
10
18
13
22
3
home
26
24
14
12
88.100.03
13
88.100.02 02
21
22
20
11
23
4
25
18
19
13
88.100.04
27
16
5
12
8
88.100.02 02
17
9
88.100.02 02
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84515566

BRACKET

1шт.

2

84515583

ARM

1шт.

3

ND146529

HUB

For Component Parts See Figure 88.100.03

1шт.

4

NSS

NOT SOLD SEPARAT

ROLLER ASSEMBLY; For Component Parts See Figure 88.100.04

1шт.

5

84515596

BRACKET

1шт.

6

ND078445

SECURING STRAP

6шт.

7

ND146532

DISC

1шт.

8

84515600

BEARING COVER

1шт.

9

ND064758

PLUG

2шт.

10

84515605

STUD

3шт.

11

ND118926

WASHER

6шт.

12

ND035941

WASHER

9шт.

13

ND035943

WASHER

7шт.

14

ND035944

WASHER

1шт.

15

ND143793

HYDRAULIC CYLINDER

For Seal Kit See Item 28

1шт.

16

ND069352

ROLLER BEARING

2шт.

17

ND143210

SEAL

1шт.

18

ND069113

BEARING LOCK NUT

1шт.

19

ND069131

LOCK WASHER

1шт.

20

ND069828

RING, SNAP

RING SNAP

2шт.

21

ND021849

NUT

3шт.

22

ND021851

NUT

7шт.

23

ND021290

BOLT

6шт.

24

ND021303

BOLT

6шт.

25

ND110940

BOLT

2шт.

26

ND021237

SCREW

5шт.

27

ND021243

BOLT

1шт.

28

47850810

SEAL KIT

1шт.
