(50.200.01) - A/C COMPRESSOR AND RECEIVER-DRYER

Запчасти Case DV207 (50.200.01) - A/C COMPRESSOR AND RECEIVER-DRYER (50) - CAB CLIMATE CONTROL

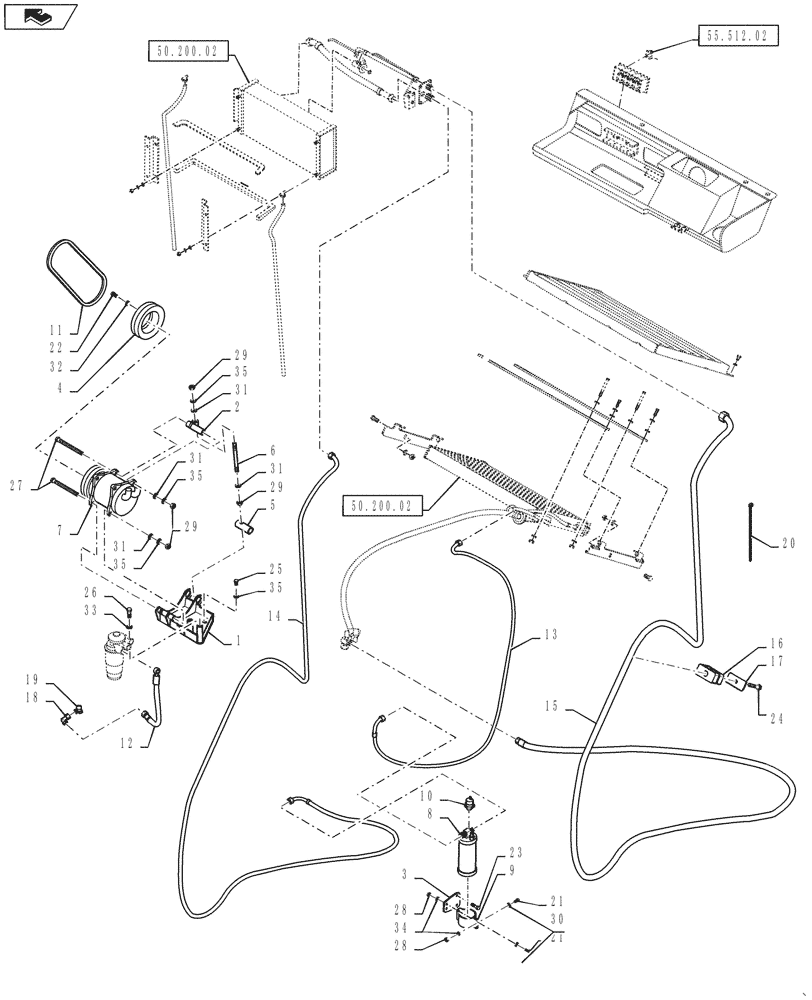

Схема запчастей Case DV207 - (50.200.01) - A/C COMPRESSOR AND RECEIVER-DRYER (50) - CAB CLIMATE CONTROL
55.512.02
9
19
34
14
27
35
29
6
31
21
20
12
30
32
28
4
22
26
10
31
35
17
13
3
25
16
15
31
31
18
23
1
35
35
8
33
2
29
24
21
7
28
5
29
11
50.200.02
50.200.02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84515711

BRACKET

1шт.

2

84515719

HOLDER

1шт.

3

47726085

BRACKET

1шт.

4

84515840

PULLEY

A/C

1шт.

5

84515841

SUPPORT

1шт.

6

84516009

THREADED ROD

1шт.

7

84540311

AIRCOND. COMPRESSOR

1шт.

8

84468457

RECEIVER-DRYER

1шт.

9

84468458

CLAMP

1шт.

10

84468466

PRESSURE SWITCH

A/C

1шт.

11

47795109

BELT

1шт.

12

ND146227

FUEL HOSE

1шт.

13

84540321

A/C HOSE

1шт.

14

84540413

A/C HOSE

1шт.

15

84550257

A/C HOSE

1шт.

16

ND064823

CABLE CLIP

2шт.

17

ND064822

COVER

2шт.

18

47386409

90 ELBOW

1шт.

19

ND062493

HYD CONNECTOR

Banjo

1шт.

20

ND078445

SECURING STRAP

5шт.

21

ND021288

BOLT

3шт.

22

ND110079

BOLT

4шт.

23

ND021294

BOLT

2шт.

24

ND111018

BOLT

2шт.

25

ND092562

BOLT

4шт.

26

ND021303

BOLT

Fuel Filter to Bracket (Ref 1)

2шт.

27

84550259

BOLT

2шт.

27

47726173

ROD

Threaded

2шт.

28

ND021847

NUT

3шт.

29

ND021849

NUT

4шт.

30

ND029248

WASHER

3шт.

31

ND029250

WASHER

4шт.

32

ND118422

WASHER

4шт.

33

ND029266

WASHER

2шт.

34

ND118926

WASHER

3шт.

35

ND035941

WASHER

7шт.
