(35.705.01) - BLOCKING HYDRAULICS

Запчасти Case DV207 (35.705.01) - BLOCKING HYDRAULICS (35) - HYDRAULIC SYSTEMS

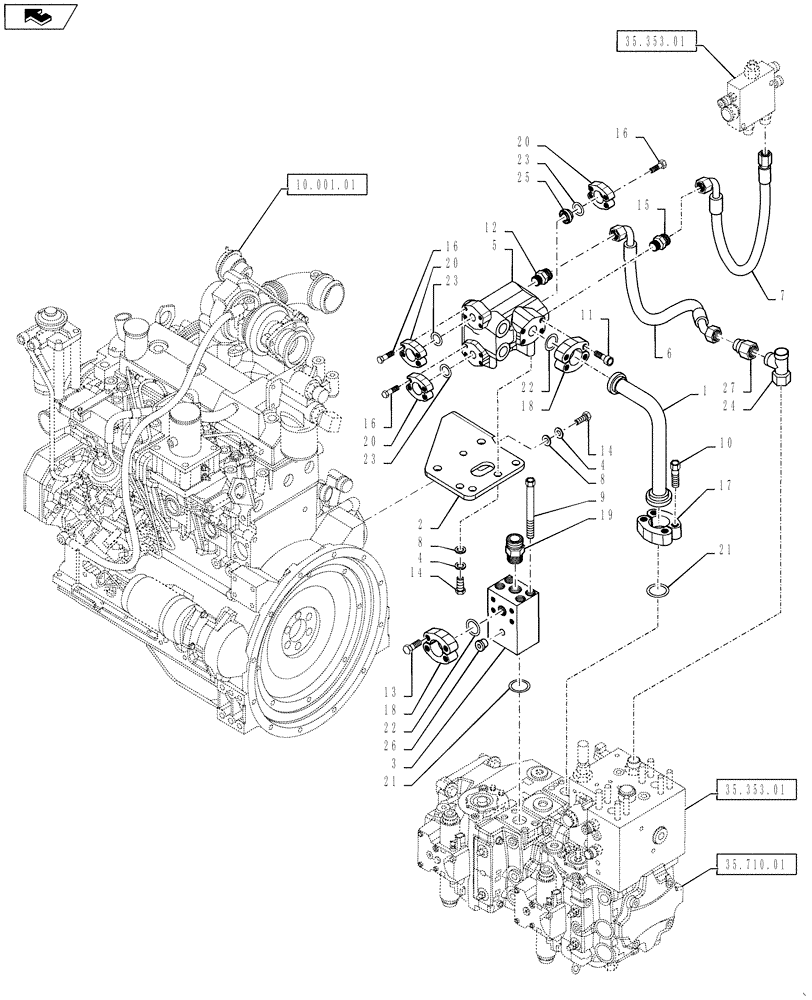

Схема запчастей Case DV207 - (35.705.01) - BLOCKING HYDRAULICS (35) - HYDRAULIC SYSTEMS
home
23
12
11
10.001.01
6
14
25
23
20
22
27
35.353.01
16
5
7
20
16
18
9
26
18
10
3
19
22
16
1
21
8
23
8
24
15
35.710.01
14
2
4
17
35.353.01
20
21
13
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND135673

HYD TUBE

1шт.

2

ND146897

BRACKET

1шт.

3

ND146876

HYDRAULIC MANIFOLD

1шт.

4

ND029250

WASHER

7шт.

5

ND138581

VALVE

Differential Lock Flow Divider

1шт.

6

ND145826

HYDRAULIC HOSE

1шт.

7

ND145810

HYDRAULIC HOSE

1шт.

8

ND035941

WASHER

7шт.

9

ND024282

HEX SOC SCREW

4шт.

10

ND024273

BOLT

4шт.

11

ND024259

BOLT

4шт.

12

ND137344

HYD CONNECTOR

1шт.

13

ND021303

BOLT

4шт.

14

ND021302

BOLT

7шт.

15

ND137343

HYD CONNECTOR

1шт.

16

ND021296

BOLT

12шт.

17

ND062009

FLANGE

2шт.

18

ND062008

HALF-COLLAR

4шт.

19

ND062227

HYD CONNECTOR

1шт.

20

ND062007

CLAMP

6шт.

21

ND079934

O-RING

2шт.

22

ND079933

O-RING

2шт.

23

ND079932

O-RING

3шт.

24

ND062263

TEE

1шт.

25

ND144488

PLUG

1шт.

26

ND062452

PLUG

1шт.

27

ND062486

HYD CONNECTOR

1шт.
