(35.353.01[01]) - TRAVEL HYDRAULIC CIRCUIT

Запчасти Case DV207 (35.353.01[01]) - TRAVEL HYDRAULIC CIRCUIT (35) - HYDRAULIC SYSTEMS

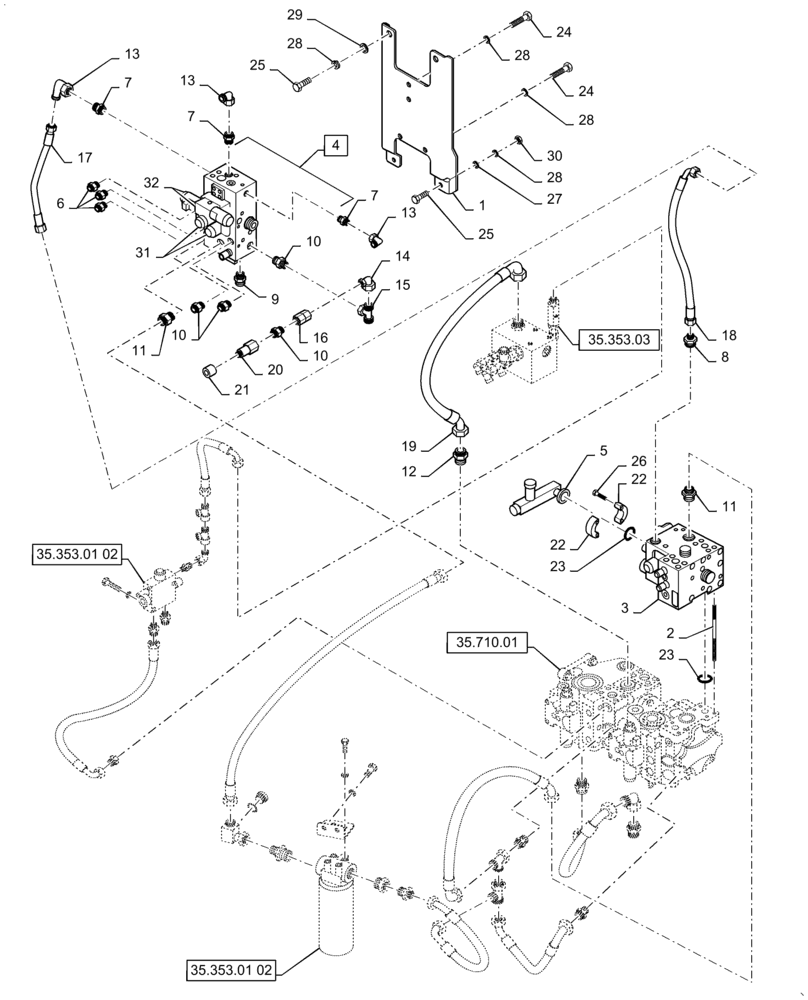

Схема запчастей Case DV207 - (35.353.01[01]) - TRAVEL HYDRAULIC CIRCUIT (35) - HYDRAULIC SYSTEMS
5
18
28
35.710.01
35.353.03
3
23
22
16
4
13
6
10
17
31
28
20
23
2
10
29
9
24
25
12
7
7
15
30
24
13
8
10
32
19
13
22
27
11
35.353.01 02
1
35.353.01 02
28
11
25
21
7
14
26
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND146871

BRACKET

1шт.

2

ND139097

STUD

M10

8шт.

3

84562126

CONTROL VALVE

Drum Vibration

1шт.

4

ND137516

CONTROL VALVE

Crab Cylinder; Parking Brake, Incl 31 - 32

1шт.

5

ND144487

HYD TUBE

1шт.

6

ND062153

HYD CONNECTOR

3шт.

7

ND062173

HYD CONNECTOR

3шт.

8

ND062168

FITTING

1шт.

9

ND062180

HYD CONNECTOR

1шт.

10

ND062145

HYD CONNECTOR

4шт.

11

ND062172

HYD CONNECTOR

2шт.

12

ND062135

HYD CONNECTOR

1шт.

13

ND062366

ELBOW

3шт.

14

ND062367

HYD CONNECTOR

1шт.

15

ND062392

HYD CONNECTOR

1шт.

16

ND062317

HYD CONNECTOR

1шт.

17

ND143170

HYDRAULIC HOSE

1шт.

18

ND115448

HYDRAULIC HOSE

1шт.

19

ND145819

HYDRAULIC HOSE

1шт.

20

ND112942

FITTING

Quick Coupling

1шт.

21

ND062318

PLUG

1шт.

22

ND062008

HALF-COLLAR

2шт.

23

ND079933

O-RING

3шт.

24

ND021293

BOLT

4шт.

25

ND021295

BOLT

4шт.

26

ND024259

BOLT

4шт.

27

ND029249

WASHER

2шт.

28

ND035940

SPRING WASHER

8шт.

29

ND029283

WASHER

2шт.

30

ND021848

NUT

2шт.

31

47850793

COIL

Incl in 4

1шт.

32

47850802

COIL

Incl in 4

1шт.
