(90.154.02) - CAB DOOR - LH

Запчасти Case DV207 (90.154.02) - CAB DOOR - LH (90) - PLATFORM, CAB, BODYWORK AND DECALS

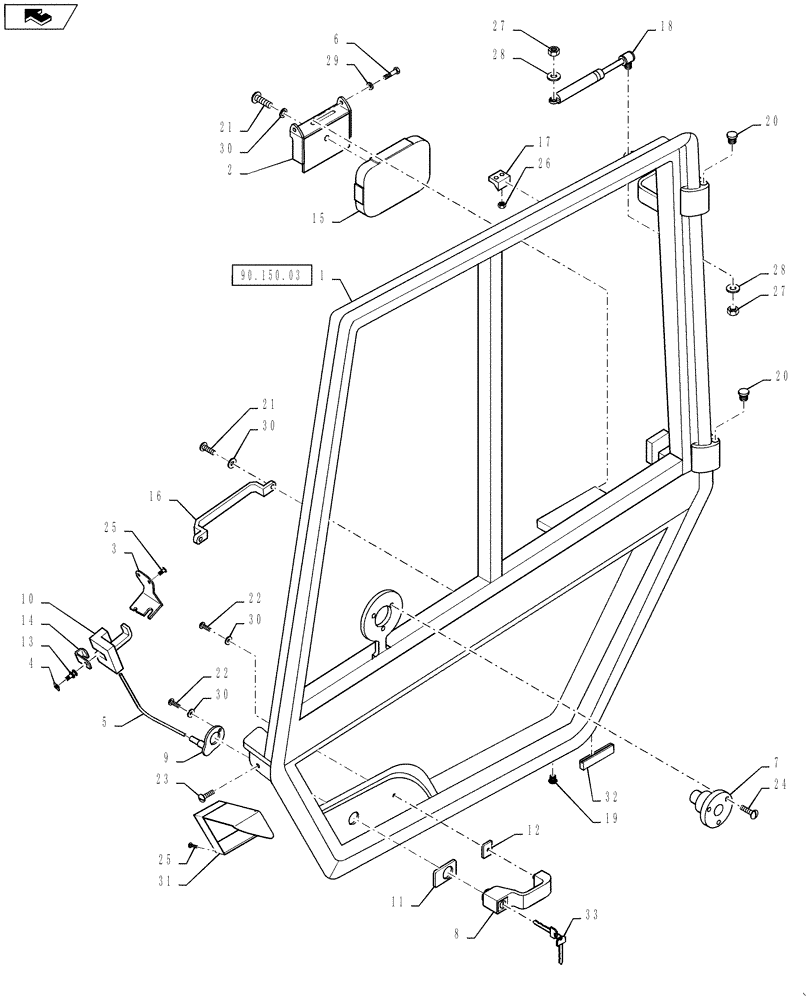

Схема запчастей Case DV207 - (90.154.02) - CAB DOOR - LH (90) - PLATFORM, CAB, BODYWORK AND DECALS
15
26
24
13
22
30
30
21
30
27
32
6
8
17
11
23
25
90.150.03
25
22
home
5
10
21
31
18
14
1
7
28
12
20
30
27
9
2
16
19
28
4
3
20
33
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

DOOR FRAME; LH; Order Cab Frame; See Figure 90.150.03

1шт.

2

ND129486

SUPPORT

LH

1шт.

3

ND140668

SHIELD

LH

1шт.

4

ND145628

SQUARE NUT

1шт.

5

ND140703

ROD

LH

1шт.

6

ND129488

BOLT

2шт.

7

ND090813

HOLDER

1шт.

8

ND101385

HANDLE

LH

1шт.

9

ND101388

LEVER

LH

1шт.

10

ND101390

LOCK

LH

1шт.

11

ND101391

WASHER

1шт.

12

ND101392

WASHER

1шт.

13

ND101393

PIN

1шт.

14

ND101394

COVER

1шт.

15

ND118352

CUSHION

Elbow

1шт.

16

ND078409

HANDLE

Grab

2шт.

17

ND129283

SPRING

1шт.

18

ND129045

GAS STRUT

1шт.

19

ND118583

PLUG

5шт.

20

ND064758

PLUG

LH

8шт.

21

ND024135

BOLT

3шт.

22

ND021288

BOLT

2шт.

23

ND024383

SCREW,99mm

2шт.

24

ND021289

BOLT

3шт.

25

ND024967

SELF-TAP SCREW

5шт.

26

ND027300

NUT

2шт.

27

ND027301

NUT

2шт.

28

ND029249

WASHER

2шт.

29

ND029250

WASHER

2шт.

30

ND118926

WASHER

5шт.

31

ND142357

SHIELD

LH

1шт.

32

ND078395

RUBBER WEATHERSTRIP

1шт.

33

ND101395

KEY

KEY, LOCK

1шт.
