(12-93/4[01]) - DRUM SPINKLING RESERVOIRS (GROUP 93/4)

Запчасти Case DV204 (12-93/4[01]) - DRUM SPINKLING RESERVOIRS (GROUP 93/4) (09) - CHASSIS/ATTACHMENTS

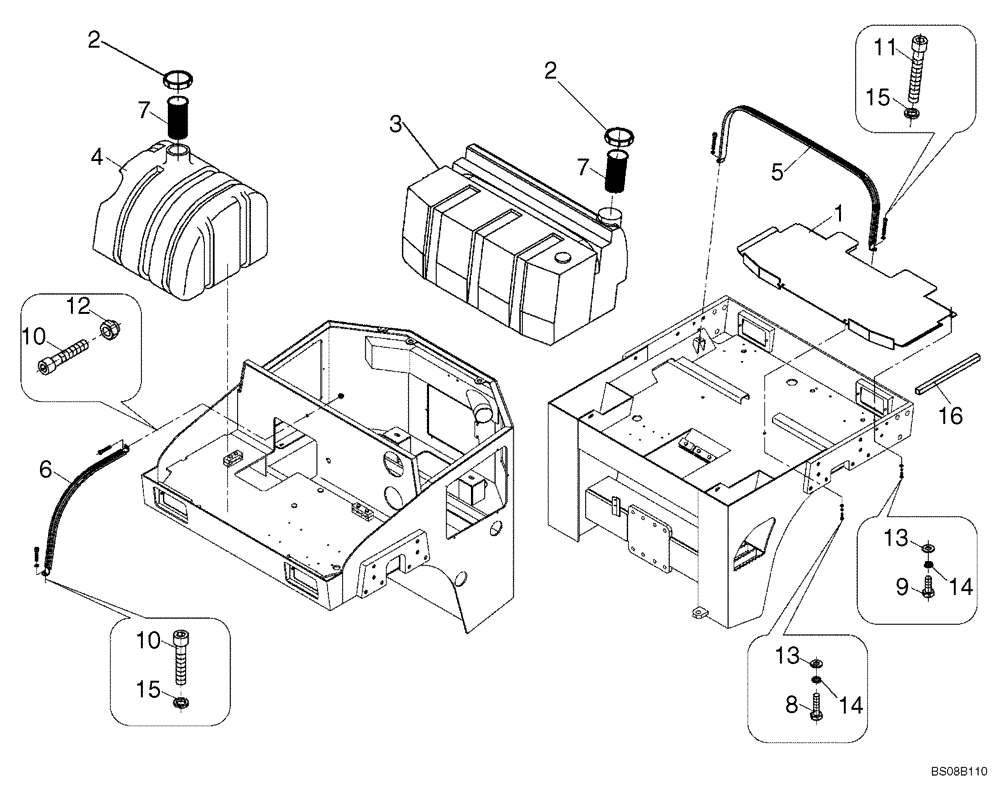

Схема запчастей Case DV204 - (12-93/4[01]) - DRUM SPINKLING RESERVOIRS (GROUP 93/4) (09) - CHASSIS/ATTACHMENTS
8
10
2
3
1
4
6
2
5
7
15
15
14
7
12
13
16
9
14
10
11
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND110004) (TANK) (GROUP 93/4)

1шт.

1

ND110000

FLOOR

1шт.

2

ND110006

FILLER CAP

2шт.

3

ND109994

TANK

1шт.

4

ND109993

RESERVOIR

1шт.

5

ND108573

SECURING BAND

1шт.

6

ND108571

SECURING BAND

1шт.

7

ND115183

SCREEN

SIEVE

2шт.

8

ND021175

BOLT

2шт.

9

ND021287

BOLT,M8 x 16

4шт.

10

ND024263

BOLT

2шт.

11

ND024265

BOLT

2шт.

12

ND027302

NUT

1шт.

13

ND029248

WASHER

6шт.

14

ND029309

SPRING WASHER

6шт.

15

ND029311

WASHER

3шт.

16

ND110060

PACKING

1шт.
