(12-56/4[01]) - DRUM SCRAPERS (GROUP 56/4)

Запчасти Case DV204 (12-56/4[01]) - DRUM SCRAPERS (GROUP 56/4) (09) - CHASSIS/ATTACHMENTS

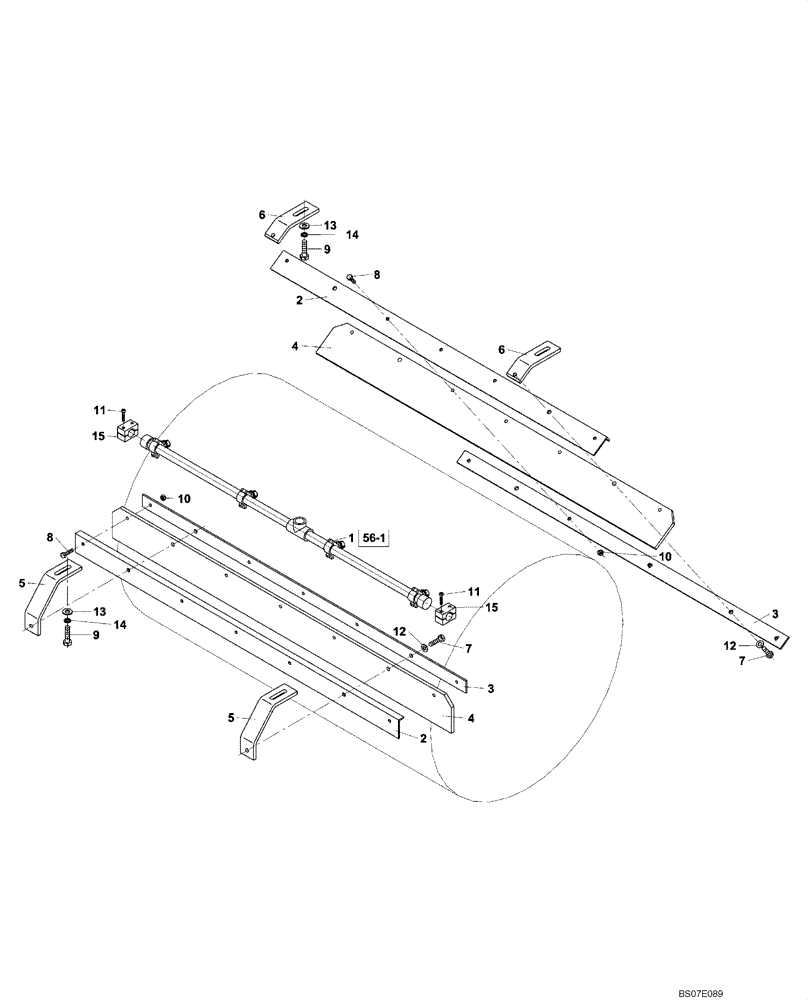

Схема запчастей Case DV204 - (12-56/4[01]) - DRUM SCRAPERS (GROUP 56/4) (09) - CHASSIS/ATTACHMENTS
6
13
7
9
6
10
11
1
10
5
12
12
15
8
2
15
3
11
2
14
7
3
4
14
8
5
4
9
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND109218) (SCRAPER) (GROUP 56/4)

1шт.

1

ND108424

PIPE

1шт.

2

ND108416

ANGLE

2шт.

3

ND108415

BAR

2шт.

4

ND119869

SCRAPER BLADE

BLADE

2шт.

5

ND109201

BRACKET

2шт.

6

ND109202

CONSOLE

2шт.

7

ND021195

BOLT

4шт.

8

ND021295

BOLT

10шт.

9

ND021309

BOLT,M12 x 25

4шт.

10

ND034087

NUT

10шт.

11

ND024235

BOLT

4шт.

12

ND029250

WASHER

4шт.

13

ND029251

WASHER

4шт.

14

ND029311

WASHER

4шт.

15

ND062001

CLAMP

2шт.
