(12-2B/4[01]) - VIBRATORY - DRUM (GROUP 2 B/4)

Запчасти Case DV204 (12-2B/4[01]) - VIBRATORY - DRUM (GROUP 2 B/4) (09) - CHASSIS/ATTACHMENTS

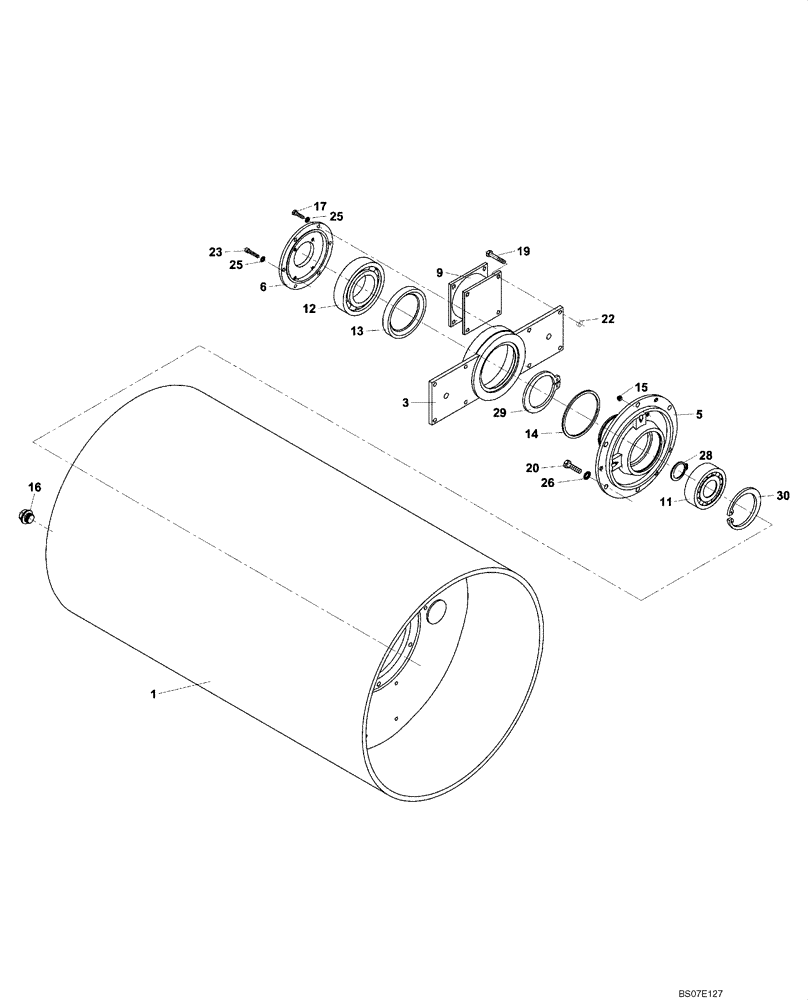

Схема запчастей Case DV204 - (12-2B/4[01]) - VIBRATORY - DRUM (GROUP 2 B/4) (09) - CHASSIS/ATTACHMENTS
11
20
22
28
6
13
30
15
25
16
23
14
19
25
17
29
9
3
26
1
12
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND109209) (DRUM) (GROUP 2 B/4)

1шт.

1

ND109208

DRUM

1шт.

3

ND109216

PLATE, SUPPORT

1шт.

5

ND109205

COVER

1шт.

6

ND109267

COVER

1шт.

9

ND122147

RUBBER MOUNTING

2шт.

11

ND068954

BALL BEARING

1шт.

12

ND068830

BALL BEARING

1шт.

13

ND079039

OIL SEAL

1шт.

14

ND102903

RING

1шт.

15

ND062402

PLUG

1шт.

16

ND065651

PLUG

1шт.

17

ND021294

BOLT

6шт.

19

ND021303

BOLT

8шт.

20

ND021309

BOLT,M12 x 25

6шт.

22

ND021849

NUT

22шт.

23

ND024246

BOLT

4шт.

25

ND035940

SPRING WASHER

10шт.

26

ND035942

WASHER

6шт.

28

ND069839

CIRCLIP

1шт.

29

ND069856

CIRCLIP

1шт.

30

ND069902

CIRCLIP

1шт.
