(10-315/4[03]) - HYDRAULIC CIRCUIT - REAR FRAME (GROUP 315/4)

Запчасти Case DV204 (10-315/4[03]) - HYDRAULIC CIRCUIT - REAR FRAME (GROUP 315/4) (08) - HYDRAULICS

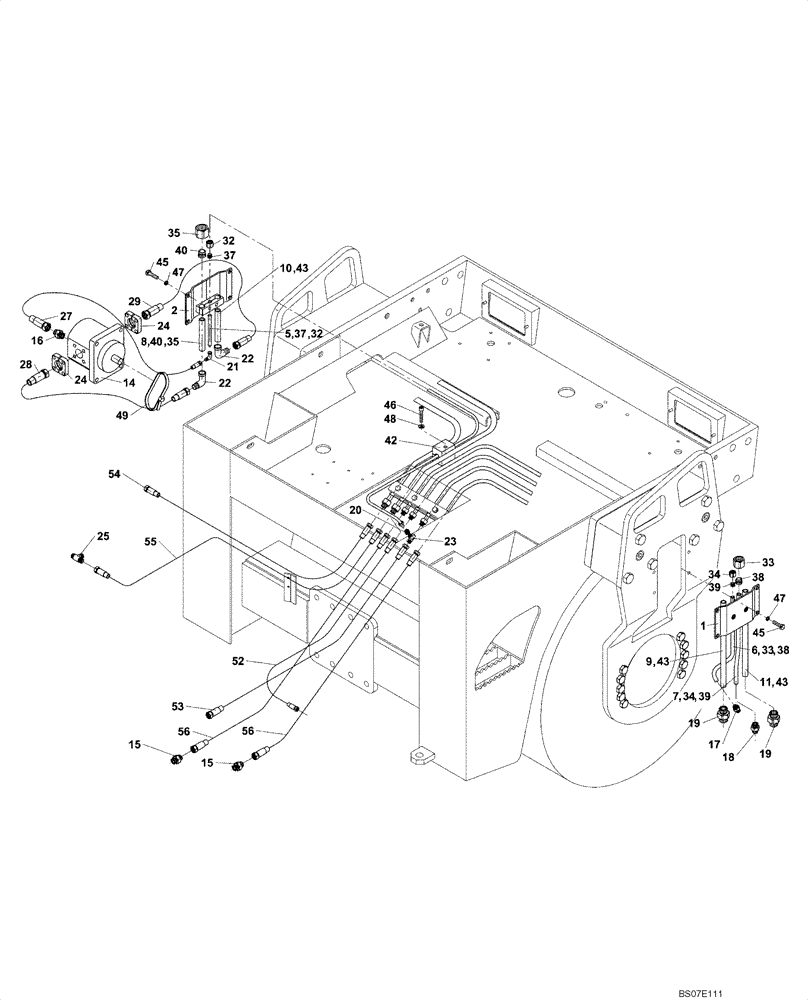

Схема запчастей Case DV204 - (10-315/4[03]) - HYDRAULIC CIRCUIT - REAR FRAME (GROUP 315/4) (08) - HYDRAULICS
20
29
37
47
43
35
19
40
7
10
32
48
2
15
22
46
42
15
56
54
17
38
56
45
34
38
52
27
24
35
25
19
55
6
14
9
47
39
33
53
34
5
32
33
40
18
43
45
43
21
24
11
39
37
22
28
1
49
23
16
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

(ND109725) (HYDRAULICS OF REAR FRAME) (GROUP 315/4)

1шт.

1

ND109765

HOLDER

1шт.

2

ND109766

HOLDER

1шт.

5

ND109854

PIPE

1шт.

6

ND118284

PIPE

PIPE, includes the nut and seal

1шт.

7

ND118285

PIPE

PIPE, includes the nut and seal

1шт.

8

ND109825

PIPE

1шт.

9

ND117807

PIPE

PIPE

1шт.

10

ND116937

PIPE

PIPE

1шт.

11

ND117808

PIPE

PIPE

1шт.

14

ND107691

HYDRAULIC MOTOR

1шт.

15

ND109180

FITTING

2шт.

16

ND062200

HYD CONNECTOR

1шт.

17

ND062127

FITTING

CONNECTING PIPE

1шт.

18

ND062156

HYD CONNECTOR

1шт.

19

ND062181

HYD CONNECTOR

2шт.

20

ND109192

HYD CONNECTOR

1шт.

21

ND108708

COUPLING

1шт.

22

ND062255

90 ELBOW

2шт.

23

ND062403

TEE

1шт.

24

ND062395

FLANGE

2шт.

25

ND062302

HYD CONNECTOR

1шт.

27

ND061684

HOSE

1шт.

28

ND108637

HOSE

1шт.

29

ND108644

HOSE

1шт.

32

ND062045

NUT

2шт.

33

ND062046

NUT

2шт.

34

ND062047

NUT

2шт.

35

ND062058

NUT

2шт.

37

ND062038

SEAL

2шт.

38

ND062039

SEAL

2шт.

39

ND062033

SLEEVE

2шт.

40

ND062037

SEAL

2шт.

42

ND064843

SLEEVE

1шт.

43

ND108656

RING

6шт.

45

ND021293

BOLT

8шт.

46

ND024233

BOLT

1шт.

47

ND035940

SPRING WASHER

8шт.

48

ND029248

WASHER

1шт.

49

ND106910

STRAP

2шт.

52

ND108630

HOSE

1шт.

53

ND108633

HOSE

1шт.

54

ND108638

HOSE

1шт.

55

ND108643

HOSE

1шт.

56

ND108640

HOSE

2шт.
