(04-403-1/124[01]) - INSTRUMENT PANEL (GROUP 403-1/124)

Запчасти Case DV204 (04-403-1/124[01]) - INSTRUMENT PANEL (GROUP 403-1/124) (04) - ELECTRICAL SYSTEMS

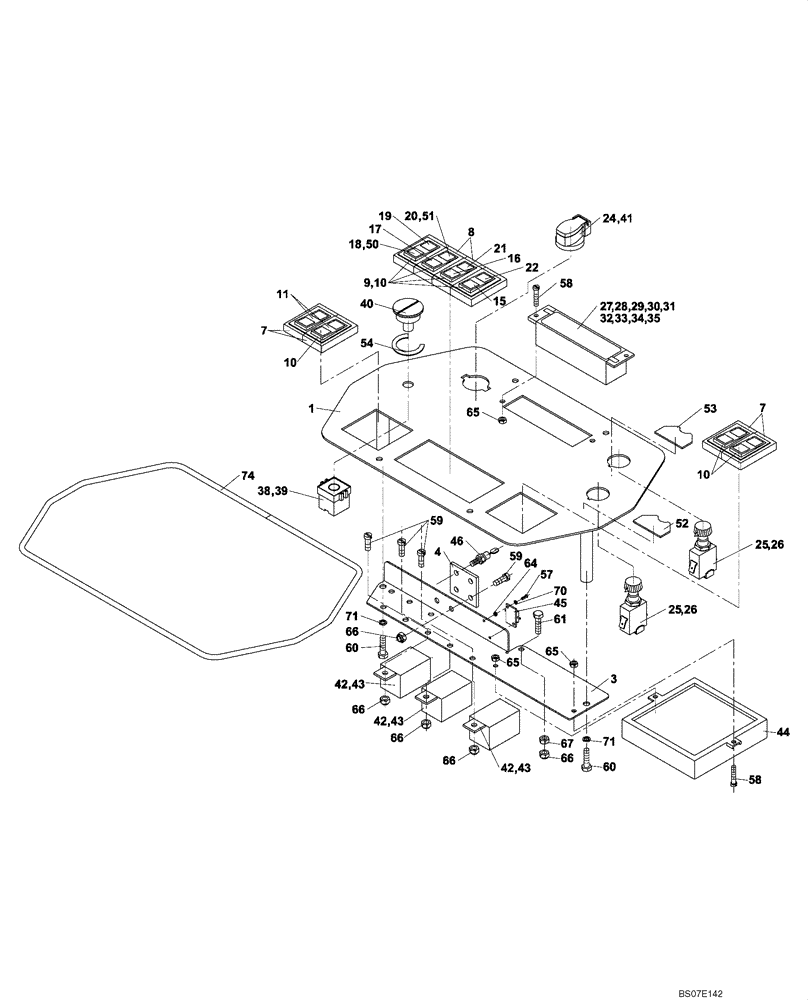

Схема запчастей Case DV204 - (04-403-1/124[01]) - INSTRUMENT PANEL (GROUP 403-1/124) (04) - ELECTRICAL SYSTEMS
19
66
27
11
46
17
43
24
4
65
3
59
25
16
64
66
7
45
32
71
41
42
10
52
70
60
26
28
50
51
65
74
66
57
42
61
35
30
25
66
40
1
29
58
10
43
26
34
15
21
58
53
31
44
9
39
54
43
18
8
7
22
65
20
67
42
33
66
60
71
59
38
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

(ND109756) (DASHBOARD) (GROUP 403-1/124)

1шт.

1

ND110026

DASHBOARD

1шт.

3

ND110027

STEEL PLATE

1шт.

4

ND110035

DIODE ELEMENT

1шт.

7

ND065309

BEZEL

6шт.

8

ND065310

TERMINAL

2шт.

9

ND065311

INDICATOR LIGHT

4шт.

10

ND065422

SWITCH

7шт.

11

ND065391

COVER

2шт.

15

ND065346

LENS

1шт.

16

ND065404

LABEL

1шт.

17

ND065349

LENS

1шт.

18

ND065384

LABEL

1шт.

19

ND065354

LENS

1шт.

20

ND065403

LENS

1шт.

21

ND065419

LABEL

1шт.

22

ND065418

TAG

1шт.

24

ND064519

SWITCH

Ignition For Key See 75

1шт.

25

ND103379

BUTTON

Drum Vibration

2шт.

26

ND103426

WASHER

2шт.

27

ND090099

FUSE BOX

; Includes ND130664 Cover

1шт.

.

ND130664

COVER

FUSE BOX

1шт.

28

ND090098

ELEC CONNECTOR

6шт.

29

ND090097

BASE

1шт.

30

ND090096

BASE

1шт.

31

ND090095

BASE

1шт.

32

ND090094

BASE

1шт.

33

ND065918

FUSE,7.5A

2шт.

34

ND065922

FUSE,10A

2шт.

35

ND065919

FUSE,15A

1шт.

38

ND064551

ROTARY SWITCH

Sprinkling Interval

1шт.

39

ND109083

NUT

1шт.

40

ND069382

KNOB

1шт.

41

ND064514

COVER

1шт.

42

ND065141

RELAY

3шт.

43

ND065143

HOLDER

3шт.

44

ND108897

RELAY

1шт.

45

ND108032

RESISTOR

1шт.

46

ND066634

DIODE

2шт.

50

ND081560

SYMBOL

Drum Sprinkler Indicator Lamp

1шт.

51

ND081796

DECAL

Machine Braking Warning Lamp

1шт.

52

ND106874

SYMBOL

Drum Vibration Configuration Selector

1шт.

53

ND109455

SYMBOL

Drum Vibration Control

1шт.

54

ND109456

SYMBOL

Sprinkling Cycle Control

1шт.

57

ND024097

BOLT

2шт.

58

ND024109

BOLT

4шт.

59

ND024122

BOLT

5шт.

60

ND021285

BOLT

2шт.

61

ND110230

BOLT

1шт.

64

ND026411

NUT

2шт.

65

ND107947

NUT

4шт.

66

ND107948

LOCK NUT

6шт.

67

ND021846

NUT

1шт.

70

ND029324

WASHER

2шт.

71

ND029308

WASHER

2шт.

74

ND110058

FELT SEAL

1шт.

75

ND101395

KEY

Ignition

1шт.
