(12-71/4[02]) - ROLLER MOUNTING

Запчасти Case DV204 (12-71/4[02]) - ROLLER MOUNTING (12) - Chassis/Attachments

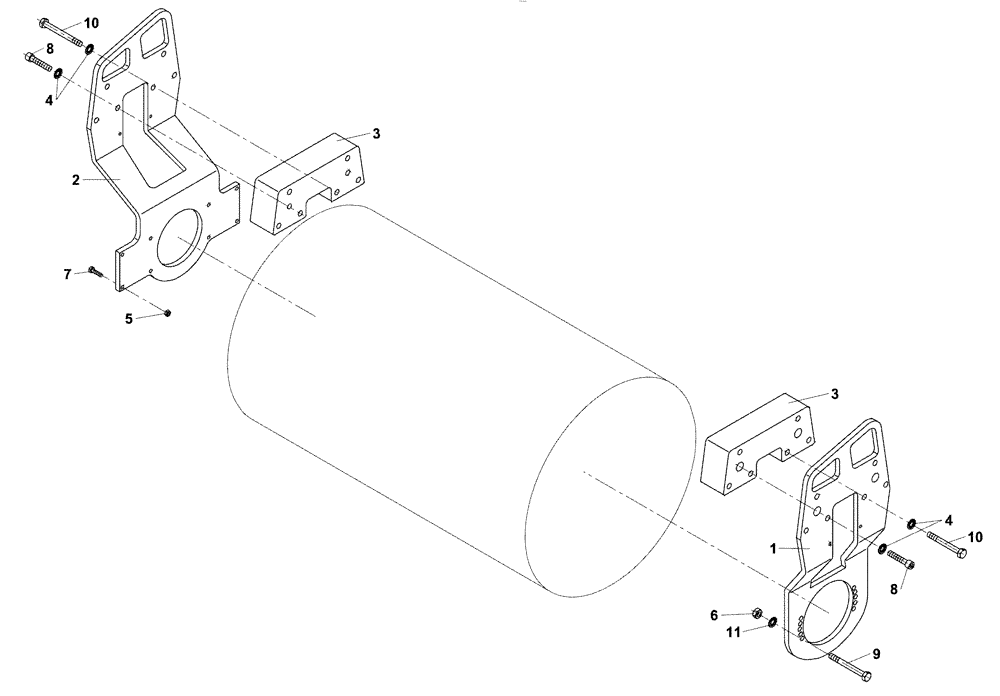

Схема запчастей Case DV204 - (12-71/4[02]) - ROLLER MOUNTING (12) - Chassis/Attachments
5
4
3
4
6
1
10
11
3
8
9
2
7
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND118264

CONSOLE

1шт.

2

ND109211

CONSOLE

1шт.

3

ND109215

ADAPTER

2шт.

4

ND035943

WASHER

16шт.

5

ND021849

NUT

8шт.

6

ND021851

NUT

10шт.

7

ND021195

BOLT

8шт.

8

ND024294

BOLT

4шт.

9

ND021230

BOLT

10шт.

10

ND021238

BOLT

12шт.

11

ND035942

WASHER

10шт.
