(12-71/4[01]) - ROLLER MOUNTING

Запчасти Case DV204 (12-71/4[01]) - ROLLER MOUNTING (12) - Chassis/Attachments

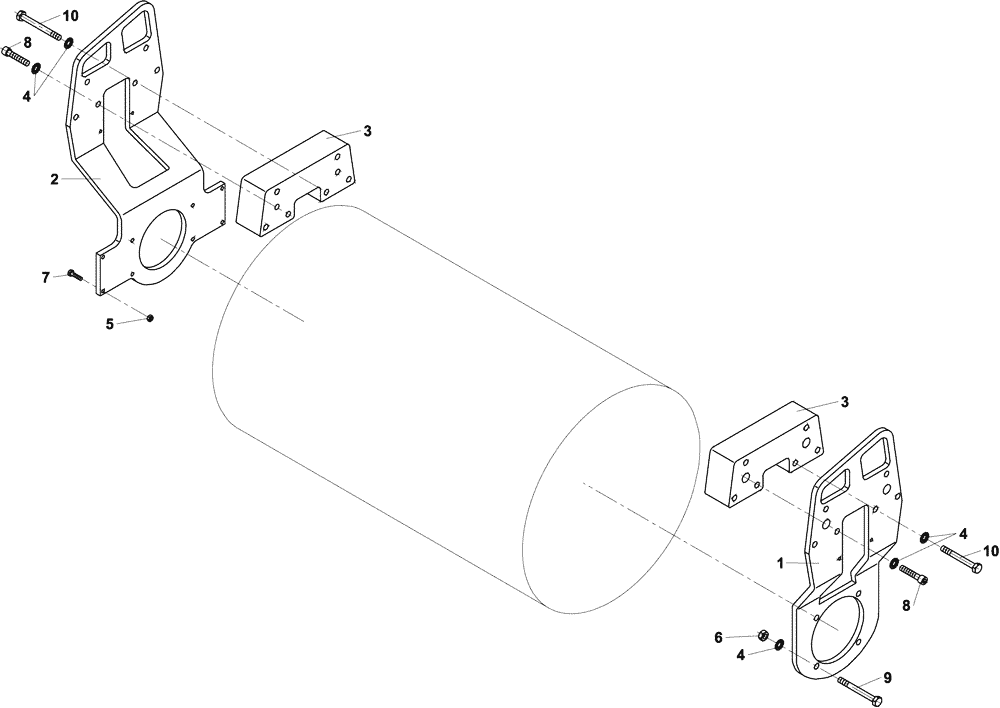

Схема запчастей Case DV204 - (12-71/4[01]) - ROLLER MOUNTING (12) - Chassis/Attachments
6
3
10
1
4
2
8
4
5
7
4
3
10
9
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND109266

CONSOLE

1шт.

2

ND109211

CONSOLE

1шт.

3

ND109215

ADAPTER

2шт.

4

ND035943

WASHER

20шт.

5

ND021849

NUT

8шт.

6

ND021851

NUT

4шт.

7

ND021195

BOLT

8шт.

8

ND024294

BOLT

4шт.

9

ND021230

BOLT

4шт.

10

ND021238

BOLT

12шт.
