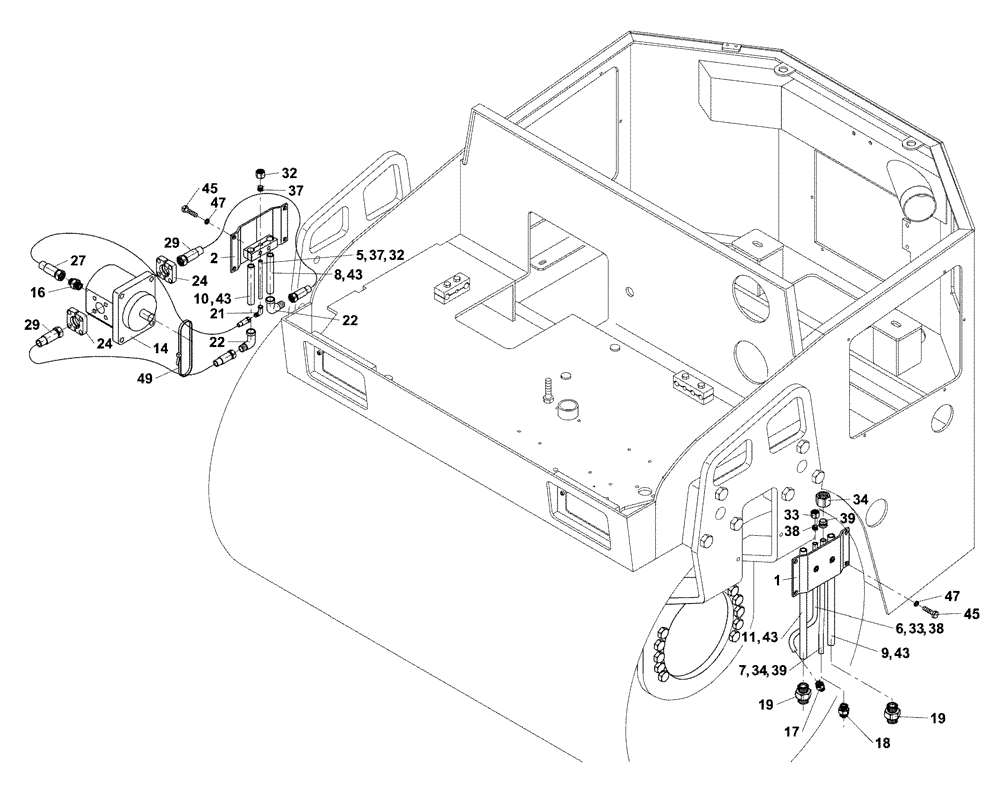

Запчасти Case DV204 (10-305/4[02]) - HYDRAULIC CIRCUIT - FRONT FRAME (07) - HYDRAULIC SYSTEM
![Схема запчастей Case DV204 - (10-305/4[02]) - HYDRAULIC CIRCUIT - FRONT FRAME (07) - HYDRAULIC SYSTEM](https://partsell.ru/storage/images/casece/234445.png)
24
33
8
11
43
32
1
9
38
49
43
21
34
43
37
39
29
24
45
10
27
17
32
33
43
47
5
6
38
45
7
19
16
22
2
34
37
47
39
22
19
29
14
18
№
Артикул
Название
Примечание
Количество
1
ND109765
HOLDER
1шт.
2
ND109766
HOLDER
1шт.
5
ND109804
PIPE
1шт.
6
ND118282
PIPE
1шт.
7
ND118283
PIPE
1шт.
8
ND116919
PIPE
1шт.
9
ND117805
PIPE
1шт.
10
ND116926
PIPE
1шт.
11
ND117806
PIPE
1шт.
14
ND107691
HYDRAULIC MOTOR
1шт.
16
ND062200
HYD CONNECTOR
1шт.
17
ND062127
FITTING
1шт.
18
ND062156
HYD CONNECTOR
1шт.
19
ND062181
HYD CONNECTOR
2шт.
21
ND108708
COUPLING
1шт.
22
ND062255
90 ELBOW
2шт.
24
ND062395
FLANGE
2шт.
27
ND061684
HOSE
1шт.
29
ND108644
HOSE
2шт.
32
ND062045
NUT
2шт.
33
ND062046
NUT
2шт.
34
ND062047
NUT
2шт.
37
ND062038
SEAL
2шт.
38
ND062039
SEAL
2шт.
39
ND062033
SLEEVE
2шт.
43
ND108656
RING
8шт.
45
ND021293
BOLT
8шт.
47
ND035940
SPRING WASHER
8шт.
49
ND106910
STRAP
2шт.
Выбрано товаров: 29
