(12-570/12[01]) - FRAME ROPS (GROUP 570/12)

Запчасти Case DV202 (12-570/12[01]) - FRAME ROPS (GROUP 570/12) (09) - CHASSIS/ATTACHMENTS

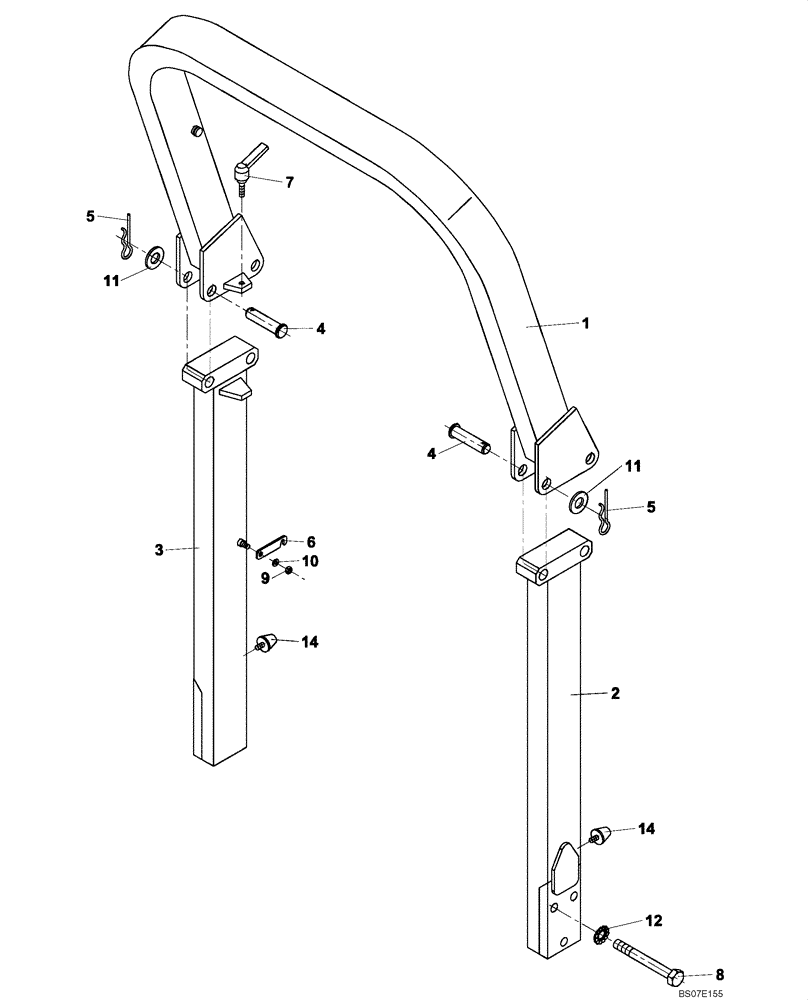

Схема запчастей Case DV202 - (12-570/12[01]) - FRAME ROPS (GROUP 570/12) (09) - CHASSIS/ATTACHMENTS
7
6
8
14
1
4
2
14
11
12
10
5
5
3
4
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND109708) (FRAME ROPS) (GROUP 570/12)

1шт.

1

ND109710

GRAB RAIL

1шт.

2

ND109709

FOOT

1шт.

3

ND109715

FOOT

1шт.

4

ND109711

PIN

4шт.

5

ND119914

SPLIT PIN

4шт.

6

ND109713

CATCH

1шт.

7

ND109425

LEVER

2шт.

8

ND092868

BOLT

6шт.

9

ND027301

NUT

1шт.

10

ND029249

WASHER

1шт.

11

ND029255

WASHER

4шт.

12

ND035944

WASHER

6шт.

14

ND079083

RUBBER BUMPER

2шт.
