(12-56/2[01]) - DRUM SCRAPERS (GROUP 56/2)

Запчасти Case DV202 (12-56/2[01]) - DRUM SCRAPERS (GROUP 56/2) (09) - CHASSIS/ATTACHMENTS

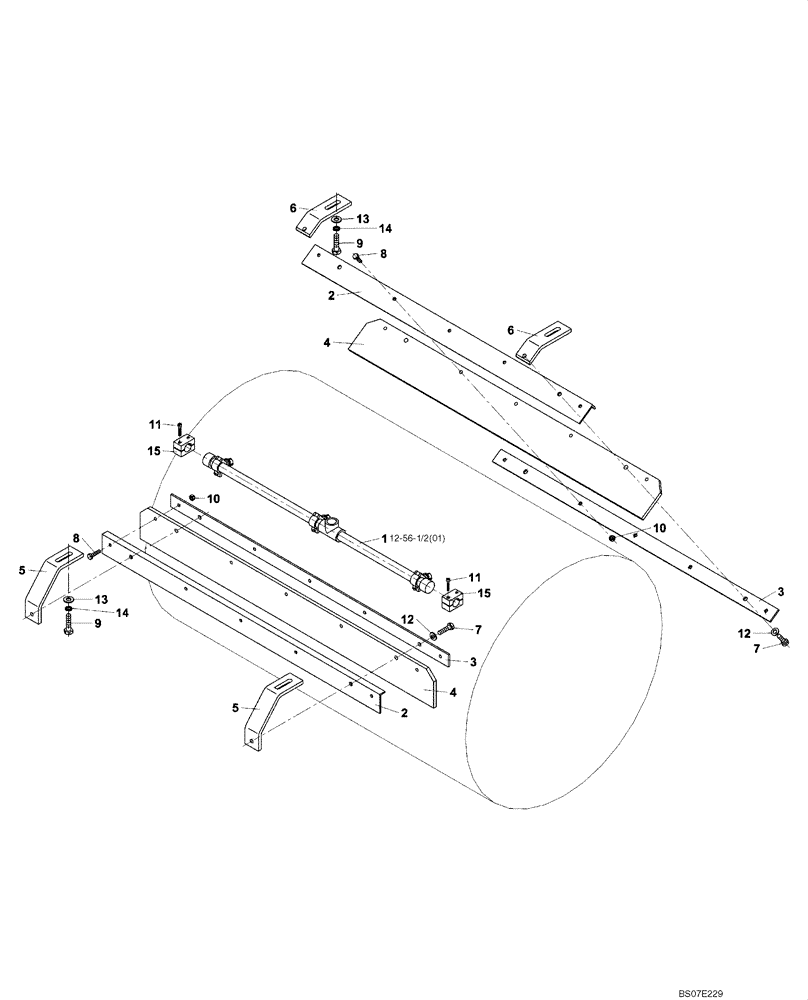

Схема запчастей Case DV202 - (12-56/2[01]) - DRUM SCRAPERS (GROUP 56/2) (09) - CHASSIS/ATTACHMENTS
15
2
11
4
9
7
10
3
10
7
12-56-1/2(01)
14
12
11
15
1
4
3
8
13
13
6
6
2
8
14
9
12
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND109261) (SCRAPER) (GROUP 56/2)

1шт.

1

ND108433

PIPE

1шт.

2

ND108431

ANGLE

2шт.

3

ND108432

BAR

2шт.

4

ND119865

BLADE

2шт.

5

ND109201

BRACKET

2шт.

6

ND109202

CONSOLE

2шт.

7

ND021195

BOLT

4шт.

8

ND021295

BOLT

10шт.

9

ND021309

BOLT,M12 x 25

4шт.

10

ND021848

NUT

10шт.

11

ND024235

BOLT

4шт.

12

ND029250

WASHER

4шт.

13

ND029251

WASHER

4шт.

14

ND029312

LOCK WASHER

4шт.

15

ND062001

CLAMP

2шт.
