(10-305/2[02]) - HYDRAULIC CIRCUIT - FRONT FRAME (GROUP 305/2)

Запчасти Case DV202 (10-305/2[02]) - HYDRAULIC CIRCUIT - FRONT FRAME (GROUP 305/2) (08) - HYDRAULICS

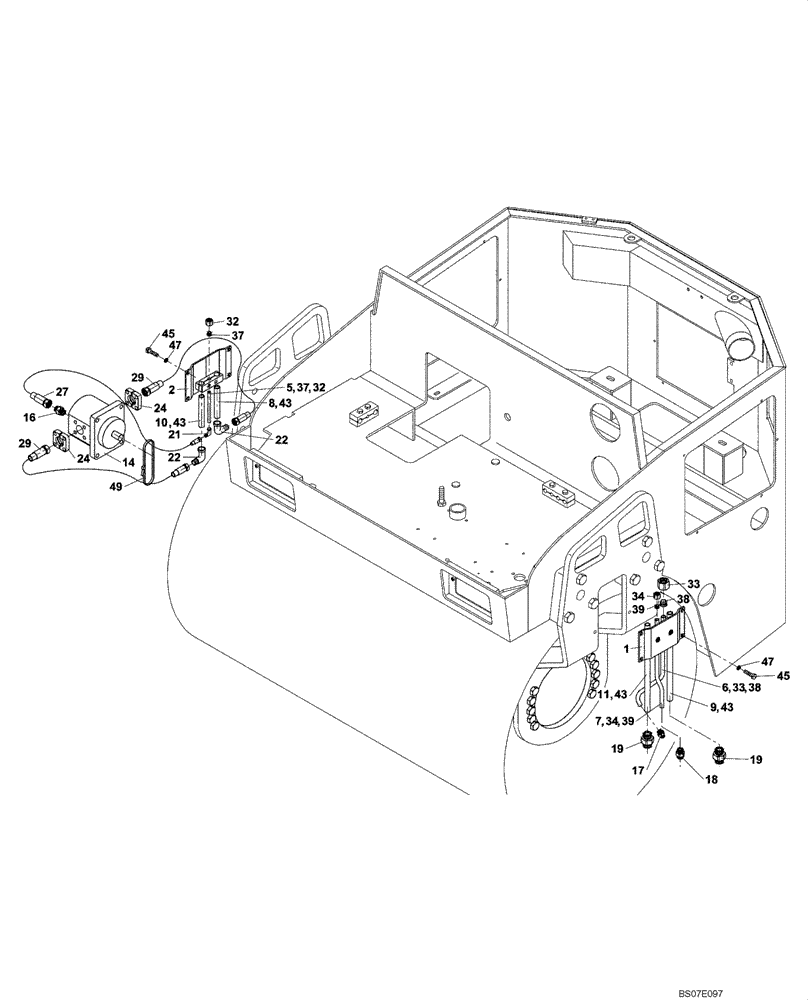

Схема запчастей Case DV202 - (10-305/2[02]) - HYDRAULIC CIRCUIT - FRONT FRAME (GROUP 305/2) (08) - HYDRAULICS
27
24
37
17
22
45
9
24
43
21
45
18
43
34
33
39
8
33
19
47
32
38
34
29
1
22
43
7
11
10
47
6
14
2
38
49
29
5
37
16
43
19
32
39
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND109721) (HYDRAULICS OF FRONT FRAME) (GROUP 305/2)

1шт.

1

ND109765

HOLDER

1шт.

2

ND109766

HOLDER

1шт.

5

ND109804

PIPE

1шт.

6

ND118290

PIPE

1шт.

7

ND118291

PIPE

PIPE

1шт.

8

ND116919

PIPE

PIPE

1шт.

9

ND117797

PIPE

PIPE

1шт.

10

ND116926

PIPE

PIPE

1шт.

11

ND117798

PIPE

PIPE

1шт.

14

ND107691

HYDRAULIC MOTOR

1шт.

16

ND062200

HYD CONNECTOR

1шт.

17

ND062127

FITTING

CONNECTING PIPE

1шт.

18

ND062156

HYD CONNECTOR

1шт.

19

ND062181

HYD CONNECTOR

2шт.

21

ND108708

COUPLING

90 degree

1шт.

22

ND062255

90 ELBOW

90 degree

2шт.

24

ND062395

FLANGE

2шт.

27

ND061684

HOSE

1шт.

29

ND108644

HOSE

2шт.

32

ND062045

NUT

2шт.

33

ND062046

NUT

2шт.

34

ND062047

NUT

2шт.

37

ND062038

SEAL

2шт.

38

ND062039

SEAL

2шт.

39

ND062033

SLEEVE

2шт.

43

ND108656

RING

8шт.

45

ND021293

BOLT

8шт.

47

ND035940

SPRING WASHER

8шт.

49

ND106910

STRAP

2шт.
