(12-94/124[02]) - DRUM SPRINKLIK SYSTEM (GROUP 94/124)

Запчасти Case DV201 (12-94/124[02]) - DRUM SPRINKLIK SYSTEM (GROUP 94/124) (09) - CHASSIS/ATTACHMENTS

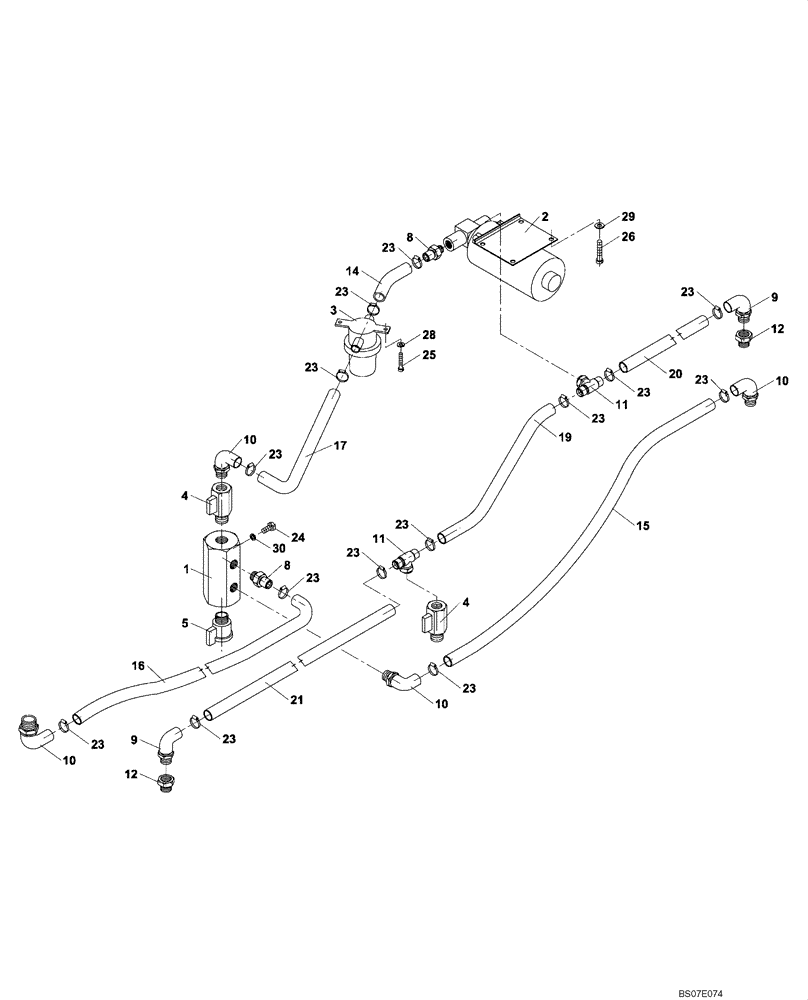

Схема запчастей Case DV201 - (12-94/124[02]) - DRUM SPRINKLIK SYSTEM (GROUP 94/124) (09) - CHASSIS/ATTACHMENTS
12
5
23
12
23
4
11
2
23
23
8
23
24
21
23
28
23
10
1
26
3
30
4
23
16
10
8
9
23
10
23
23
20
17
19
9
25
29
23
11
15
14
23
10
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND109244) (SPRINKLING) (GROUP 94/124)

1шт.

1

ND108423

BLOCK

Manifold

1шт.

2

ND090899

WATER PUMP

Water System

1шт.

3

ND112947

FILTER

Valve Shut Off

1шт.

4

ND091289

CHECK VALVE

2шт.

5

ND063243

COCK

Valve Shut Off

1шт.

8

ND069515

FITTING

2шт.

9

ND069527

HYD CONNECTOR

90 degree

2шт.

10

ND069512

HYD CONNECTOR

90 degree

4шт.

11

ND069528

HYD CONNECTOR

2шт.

12

ND063202

RESTRICTOR

2шт.

14

ND109283

HOSE

1шт.

15

ND109284

HOSE

1шт.

16

ND109285

HOSE

1шт.

17

ND109286

HOSE

1шт.

19

ND109288

HOSE

1шт.

20

ND109289

HOSE

1шт.

21

ND109290

HOSE

1шт.

23

ND069478

CLIP

14шт.

24

ND021285

BOLT

2шт.

25

ND024109

BOLT

2шт.

26

ND024127

BOLT

4шт.

28

ND029246

WASHER

2шт.

29

ND029247

WASHER

4шт.

30

ND029308

WASHER

2шт.
