(12-93/12[01]) - DRUM SPINKLING RESERVOIRS (GROUP 93/12)

Запчасти Case DV201 (12-93/12[01]) - DRUM SPINKLING RESERVOIRS (GROUP 93/12) (09) - CHASSIS/ATTACHMENTS

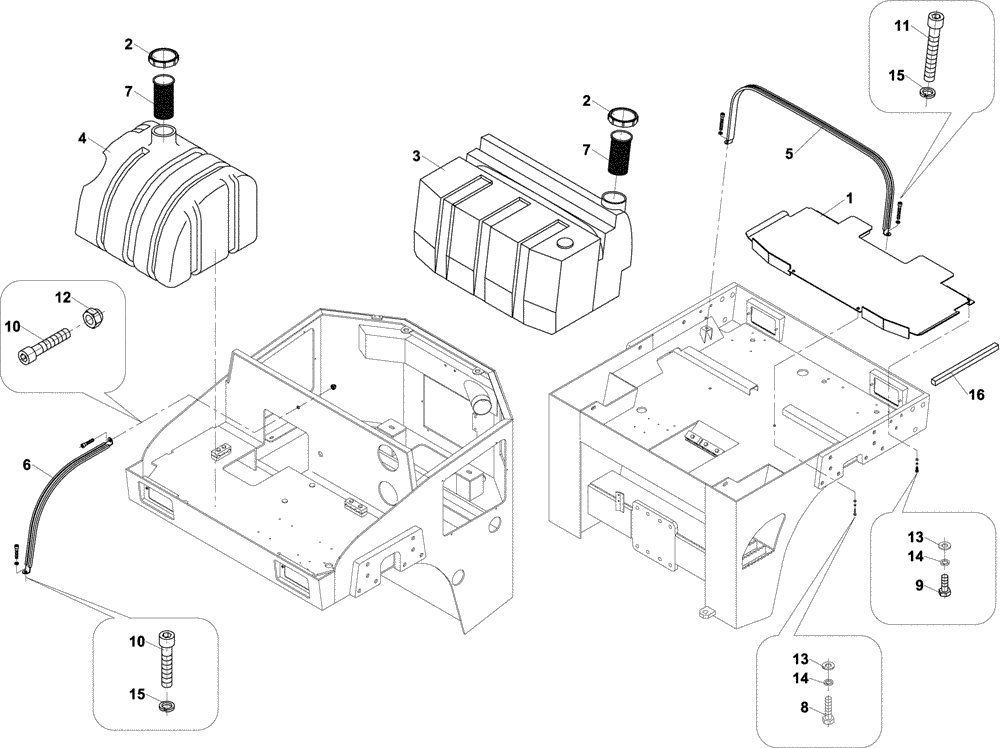

Схема запчастей Case DV201 - (12-93/12[01]) - DRUM SPINKLING RESERVOIRS (GROUP 93/12) (09) - CHASSIS/ATTACHMENTS
14
11
13
10
7
10
2
7
8
5
12
16
13
2
15
14
3
6
1
15
9
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND110005) (TANK) (GROUP 93/12)

1шт.

1

ND110001

FLOOR

1шт.

2

ND110006

FILLER CAP

2шт.

3

ND109992

TANK

1шт.

4

ND109991

RESERVOIR

1шт.

5

ND108571

SECURING BAND

1шт.

6

ND108572

SECURING BAND

1шт.

7

ND115183

SCREEN

2шт.

8

72290006

BOLT

Replaces ND021175

2шт.

9

ND021287

BOLT,M8 x 16

4шт.

10

ND024263

BOLT

2шт.

11

ND024265

BOLT

2шт.

12

ND027302

NUT

1шт.

13

ND029248

WASHER

6шт.

14

ND029309

SPRING WASHER

6шт.

15

ND029311

WASHER

3шт.

16

ND110060

PACKING

1шт.
