(12-55/1[01]) - DRUM SCRAPERS (GROUP 55/1)

Запчасти Case DV201 (12-55/1[01]) - DRUM SCRAPERS (GROUP 55/1) (09) - CHASSIS/ATTACHMENTS

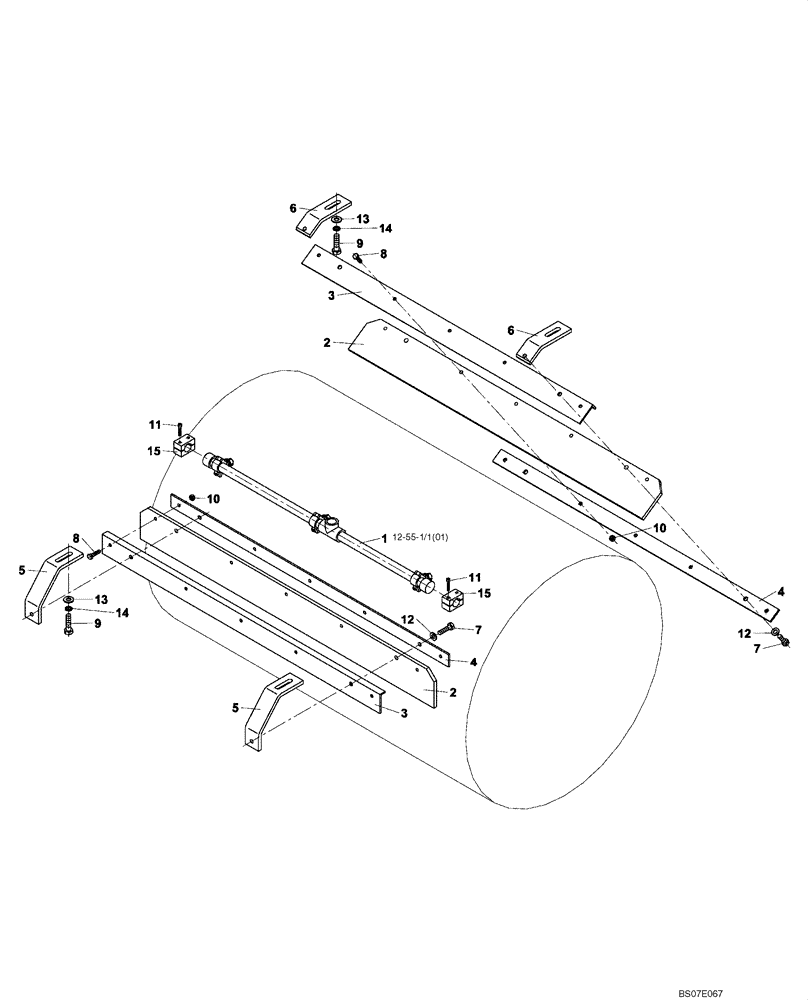

Схема запчастей Case DV201 - (12-55/1[01]) - DRUM SCRAPERS (GROUP 55/1) (09) - CHASSIS/ATTACHMENTS
9
10
14
4
6
12
6
2
2
5
3
11
4
8
15
10
11
13
5
7
13
9
8
12
3
1
7
15
12-55-1/1(01)
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND109517) (SCRAPER) (GROUP 55/1)

1шт.

1

ND109521

PIPE

1шт.

2

ND119864

SCRAPER BLADE

BLADE

2шт.

3

ND109519

ANGLE

2шт.

4

ND109520

BAR

2шт.

5

ND109201

BRACKET

2шт.

6

ND109202

CONSOLE

2шт.

7

ND021195

BOLT

4шт.

8

ND021295

BOLT

10шт.

9

ND021309

BOLT,M12 x 25

4шт.

10

ND034087

NUT

10шт.

11

ND024235

BOLT

4шт.

12

ND029250

WASHER

4шт.

13

ND029251

WASHER

4шт.

14

ND029311

WASHER

SPRING

4шт.

15

ND062001

CLAMP

2шт.

Выбрано товаров: 16
