(12-150/12[01]) - OPERATORS COMPARTMENT

Запчасти Case DV201 (12-150/12[01]) - OPERATORS COMPARTMENT (12) - Chassis/Attachments

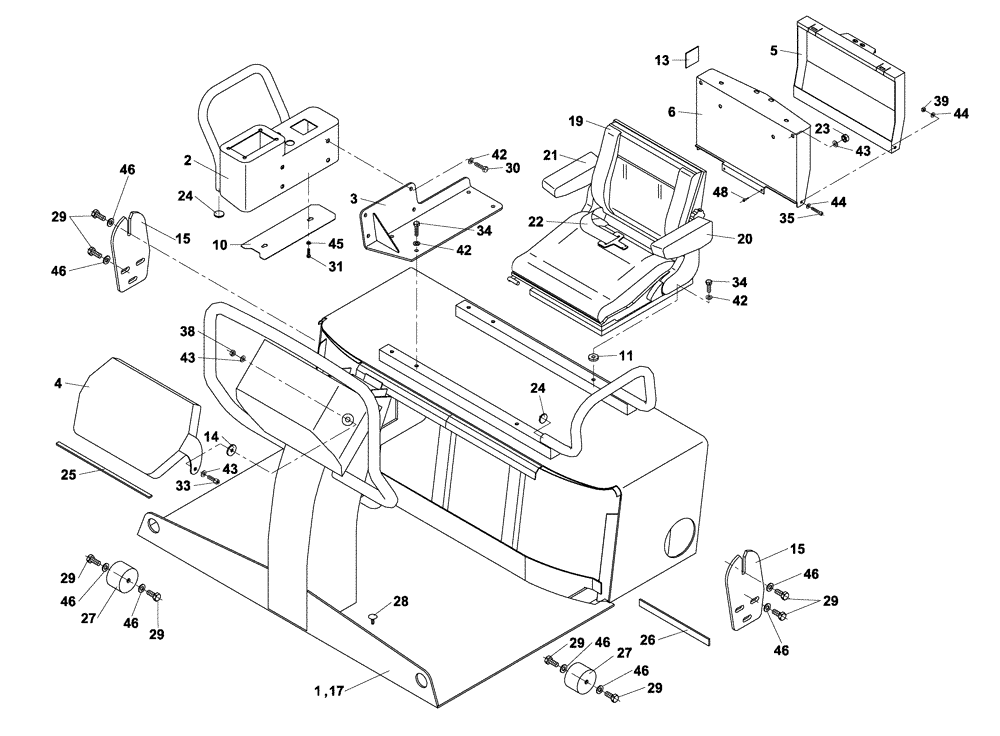

Схема запчастей Case DV201 - (12-150/12[01]) - OPERATORS COMPARTMENT (12) - Chassis/Attachments
35
2
38
23
44
3
31
26
46
29
43
29
29
1
15
46
10
39
43
30
46
24
17
29
34
14
42
13
5
46
21
4
46
29
6
48
15
44
22
20
33
27
24
42
11
46
28
43
46
46
34
29
25
45
19
42
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND109532

PLATFORM

1шт.

2

ND109548

PANEL

1шт.

3

ND109550

BRACKET

1шт.

4

ND109547

COVER

1шт.

5

ND109566

COVER

1шт.

6

ND109567

CASE

1шт.

10

ND109575

COVER

1шт.

11

ND109572

WASHER

2шт.

13

ND109584

RUBBER

1шт.

14

ND109583

WASHER

2шт.

15

ND110043

YOKE

2шт.

17

ND108732

COVER

1шт.

19

ND090882

SEAT

1шт.

20

ND090883

ARMREST ASSY.

1шт.

21

ND090884

ARMREST ASSY.

1шт.

22

ND093294

SAFETY BELT

SAFETY BELT

1шт.

23

ND078517

COVER

4шт.

24

ND109004

PLUG

4шт.

25

ND109585

STRAP

1шт.

26

ND083537

TAPE

1шт.

27

ND107965

SHOCK ABSORBER

4шт.

28

ND065641

PLUG

1шт.

Serial Number : DV201 DDD0001809 And After / DV202 DDD0000232 And After

1шт.

29

ND021308

BOLT

14шт.

30

ND021295

BOLT

4шт.

31

ND093424

BOLT

2шт.

33

ND024245

BOLT

2шт.

34

ND024244

BOLT

6шт.

35

ND024230

BOLT

2шт.

38

ND027301

NUT

2шт.

39

ND027300

NUT

2шт.

42

ND035940

SPRING WASHER

10шт.

43

ND029249

WASHER

12шт.

44

ND029248

WASHER

4шт.

45

ND029247

WASHER

2шт.

46

ND029251

WASHER

14шт.

48

ND069931

RIVET

2шт.
