(10.250.AJ[01]) - HEAT EXCHANGER

Запчасти Case AR-4JJ1XASS01-02 (10.250.AJ[01]) - HEAT EXCHANGER (10) - ENGINE

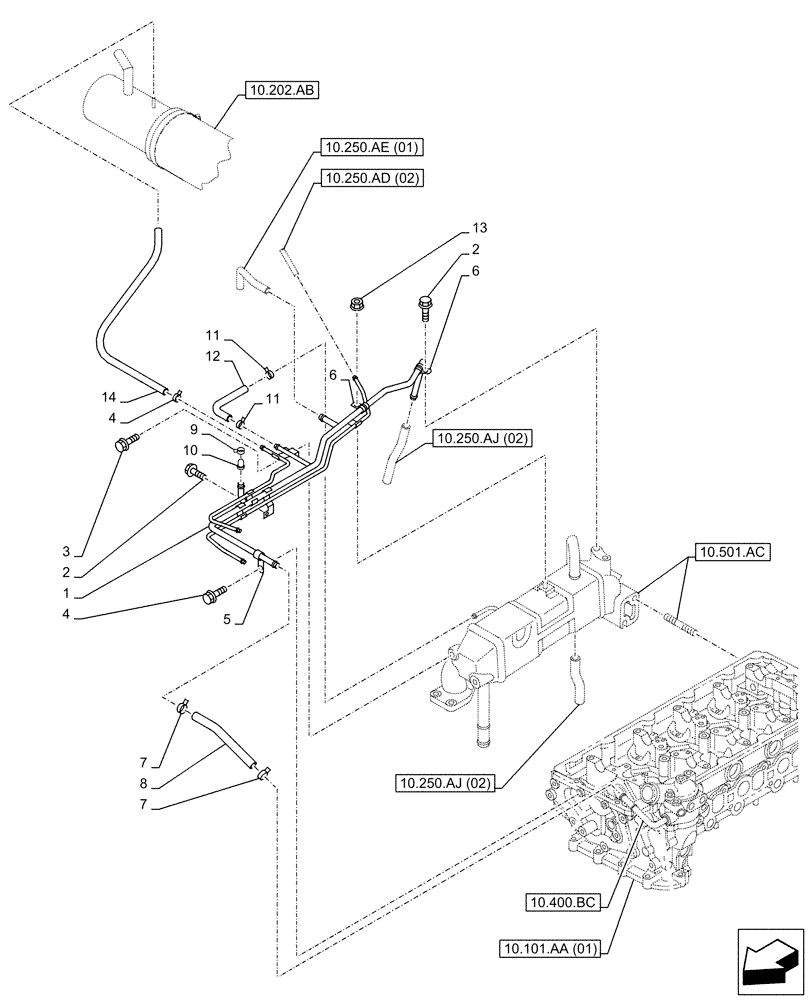

Схема запчастей Case AR-4JJ1XASS01-02 - (10.250.AJ[01]) - HEAT EXCHANGER (10) - ENGINE
10.101.aa (01)
3
1
12
7
14
2
10
13
4
2
6
7
9
5
6
11
11
8
4
10.250.ad (02)
10.501.ac
10.202.ab
10.250.aj (02)
10.250.aj (02)
10.250.ae (01)
10.400.bc
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47866834

PIPE

1шт.

2

87595952

BOLT

3шт.

3

84388009

BOLT

1шт.

4

KHH14900

CLIP

2шт.

5

84590881

CLIP

1шт.

6

47866833

CLIP

2шт.

7

87643334

CLIP

2шт.

8

87379457

HOSE

1шт.

9

47866829

CLIP

1шт.

10

47866831

CAP

1шт.

11

84590866

CLIP

2шт.

12

84590894

HOSE

1шт.

13

87595267

NUT

1шт.

14

KHH18650

HOSE

1шт.

Выбрано товаров: 14
