(10.001.AB) - CRANKCASE

Запчасти Case AQ-6UZ1XASS01 (10.001.AB) - CRANKCASE (10) - ENGINE

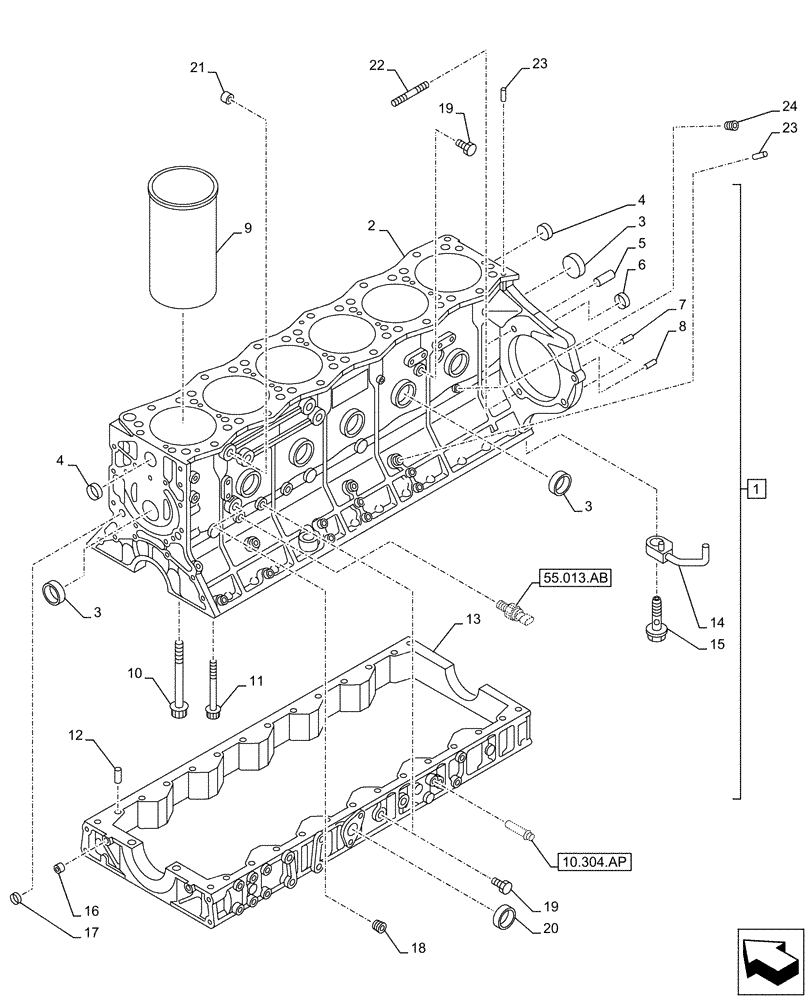

Схема запчастей Case AQ-6UZ1XASS01 - (10.001.AB) - CRANKCASE (10) - ENGINE
10.304.ap
10
1
4
23
15
18
4
19
17
21
8
12
2
3
6
14
19
11
3
7
23
3
13
22
5
24
9
16
20
55.013.ab
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47946951

CYLINDER BLOCK

ASSY, Incl 2 - 15

1шт.

2

NSS

NOT SOLD SEPARAT

Cylinder Block, Incl in 1

1шт.

3

71455047

PLUG

7шт.

4

86987149

EXPANSION PLUG

2шт.

5

47921219

PIN

2шт.

6

353962A1

PLUG

1шт.

7

288594A1

PIN

2шт.

8

288593A1

PIN

2шт.

9

84477590

SLEEVE CYLINDER

OD = 1X ID = 120.000mm to 120.020mm

6шт.

9

84477064

SLEEVE CYLINDER

OD = 1X ID = 120.021mm to 120.042mm

6шт.

9

84477073

SLEEVE CYLINDER

OD = 3X ID = 120.000mm to 120.020mm

6шт.

9

84477086

SLEEVE CYLINDER

OD = 3X ID = 120.021mm to 120.042mm

6шт.

10

87601786

BOLT

14шт.

11

84477717

BOLT

28шт.

12

86987175

PIN

2шт.

13

NSS

NOT SOLD SEPARAT

Block Lower, Incl in 1

1шт.

14

47921197

NOZZLE

6шт.

15

289102A1

BOLT

6шт.

16

288576A1

DOWEL

2шт.

17

71455287

PLUG

2шт.

18

71455253

PLUG

1шт.

19

84387986

PLUG

M14 x 16.5mm

5шт.

20

362152A1

CUP

1шт.

21

426396A1

DOWEL

2шт.

22

87601801

STUD

2шт.

23

289770A1

PIN

4шт.

24

87595846

PLUG

1шт.
