(10.250.03[03]) - TURBOBLOWER PIPES (504386760)

Запчасти Case F3DFA613B E004 (10.250.03[03]) - TURBOBLOWER PIPES (504386760) (10) - ENGINE

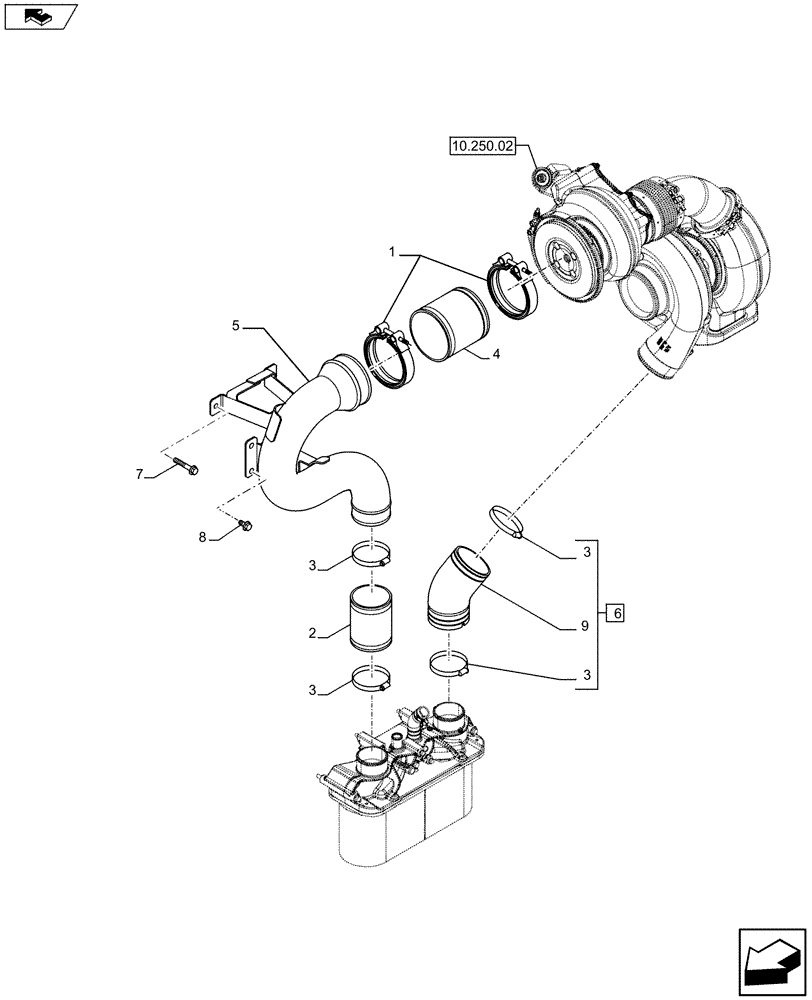

Схема запчастей Case F3DFA613B E004 - (10.250.03[03]) - TURBOBLOWER PIPES (504386760) (10) - ENGINE
3
7
1
8
3
2
6
3
5
home
3
4
9
10.250.02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

17765694

CLIP

CLIP

2шт.

2

504382418

RUBBER SLEEVE

1шт.

3

17765291

CLIP

CLIP

4шт.

4

504382419

RUBBER SLEEVE

1шт.

5

504388469

AIR DUCT

1шт.

6

NSS

NOT SOLD SEPARAT

ASSY Contains Ref.3, 9

1шт.

7

16587824

BOLT,Hex, M10 x 1.5 x 60mm

M10 x 60

2шт.

8

16586225

BOLT,M8 x 16mm

4шт.

9

504382424

RUBBER SLEEVE

1шт.
