(0.20.3[01]) - FUEL LINES & RELATED PARTS (504041490)

Запчасти Case F3BE0684E B003 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504041490)

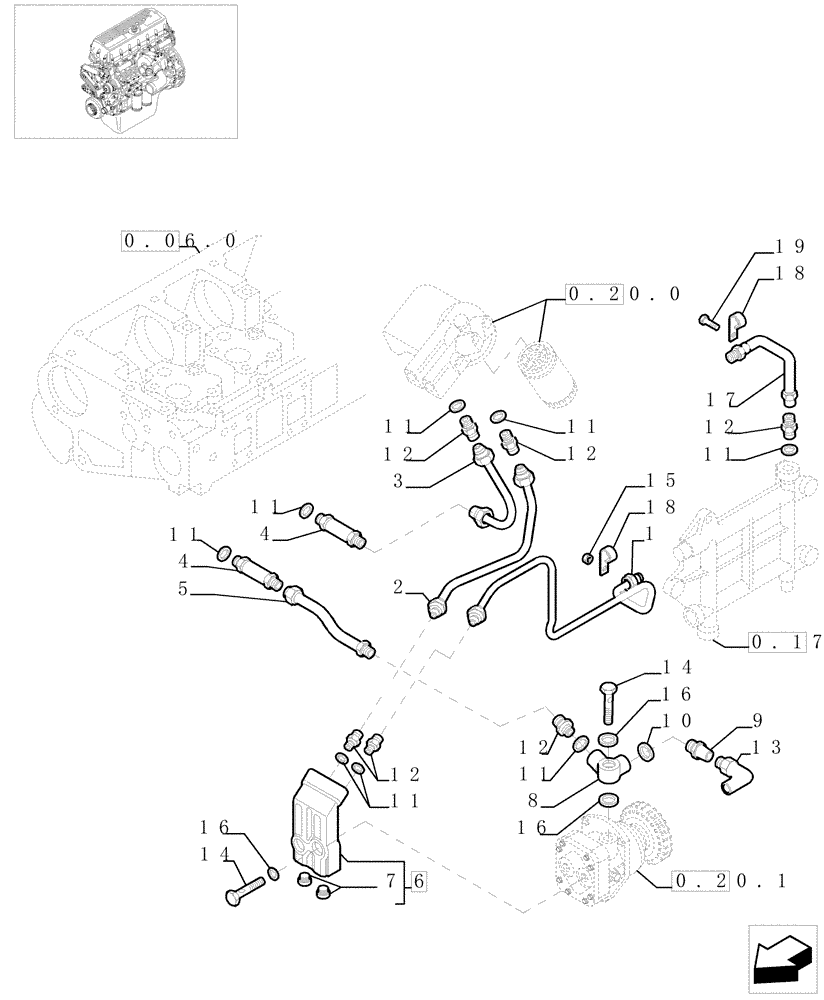

Схема запчастей Case F3BE0684E B003 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504041490)
0.17.0
2
14
0.20.0
14
12
19
11
12
10
12
1
0.06.0
11
5
11
16
15
8
6
16
11
12
3
11
13
11
12
11
18
4
9
17
16
0.20.1
4
7
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

500352457

RIGID TUBE

1шт.

2

500352450

RIGID TUBE

1шт.

3

500352453

RIGID TUBE

1шт.

4

500310076

FITTING

2шт.

5

500352447

RIGID TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

1шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

6шт.

12

41031569

FITTING

M16X1.5 - M18X1.5

6шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

16104414

LOCK NUT,M8 x 1.25

2шт.

16

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

4шт.

17

500348304

RIGID TUBE

1шт.

18

17316590

BRACKET

D=12 mm

3шт.

19

16597924

SCREW,M8 x 14mm

M8X14 mm

1шт.
