(0.20.3[01]) - FUEL LINES & RELATED PARTS (504057129-504057137-504078280-504057155/83-504055384)

Запчасти Case F3BE0684A B002 (0.20.3[01]) - FUEL LINES & RELATED PARTS (504057129-504057137-504078280-504057155/83-504055384)

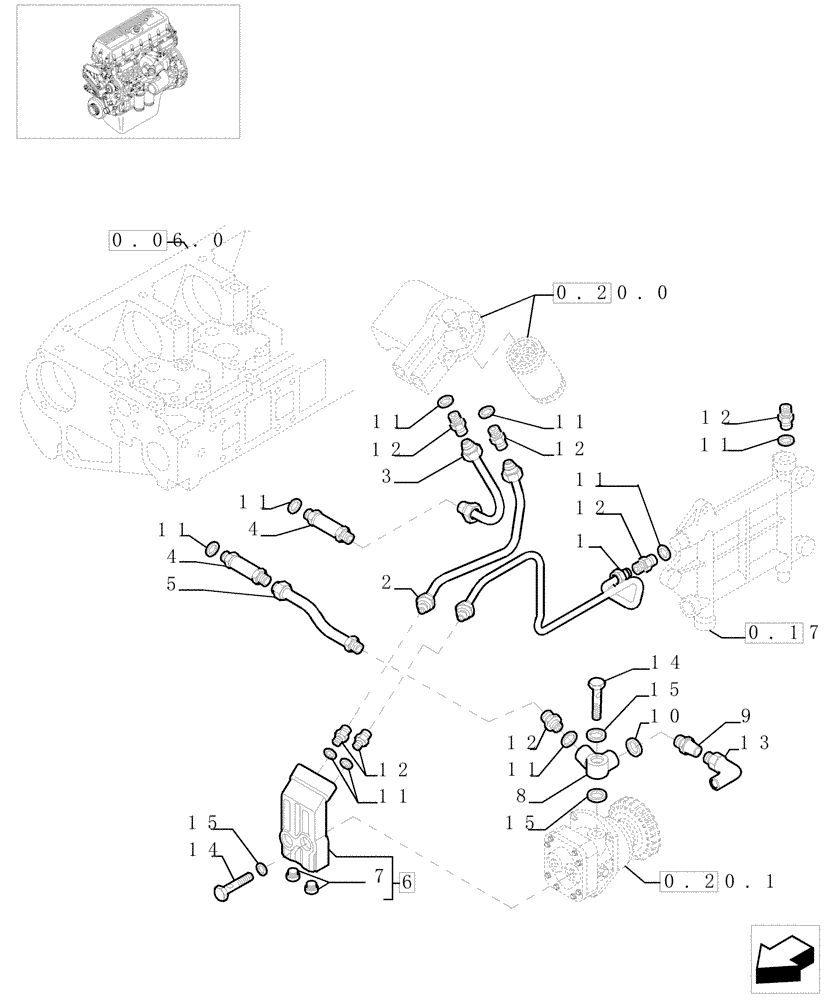

Схема запчастей Case F3BE0684A B002 - (0.20.3[01]) - FUEL LINES & RELATED PARTS (504057129-504057137-504078280-504057155/83-504055384)
15
1
14
0.20.1
11
11
5
15
3
12
11
11
0.06.0
12
11
0.20.0
6
2
12
12
9
11
4
11
10
4
11
13
15
12
7
12
8
0.17.0
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

504052787

RIGID TUBE

1шт.

2

500352450

RIGID TUBE

1шт.

3

500352453

RIGID TUBE

1шт.

4

500310076

FITTING

2шт.

5

500352447

RIGID TUBE

1шт.

6

500314313

CONNECTING BLOCK

- ASSY

1шт.

7

98472271

PLUG

2шт.

8

500348306

ELBOW

1шт.

9

500328251

VALVE PRESSURE RELIE

1шт.

10

5169544

SEAL,14.7mm ID x 22mm OD x 1.5mm Thk

D=12 mm

1шт.

11

99489019

SEALING WASHER

D=16X24X1.5 mm

9шт.

12

41031569

FITTING

M16X1.5 - M18X1.5

7шт.

13

500350162

ELBOW

1шт.

14

4864084

BANJO BOLT

M16 x 1.5

3шт.

15

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

D=16X24X1,9 mm

4шт.
